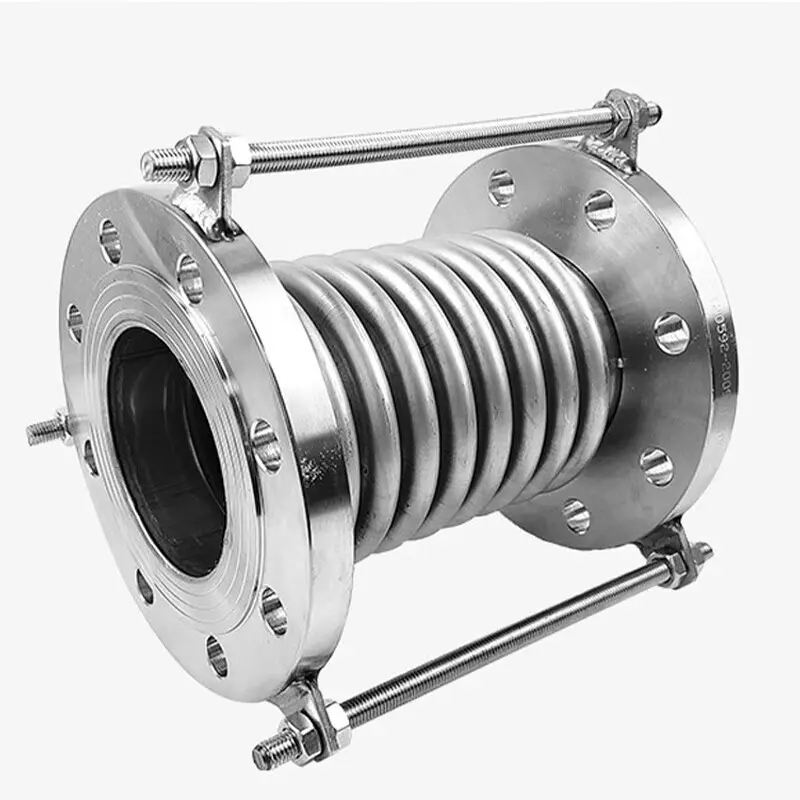

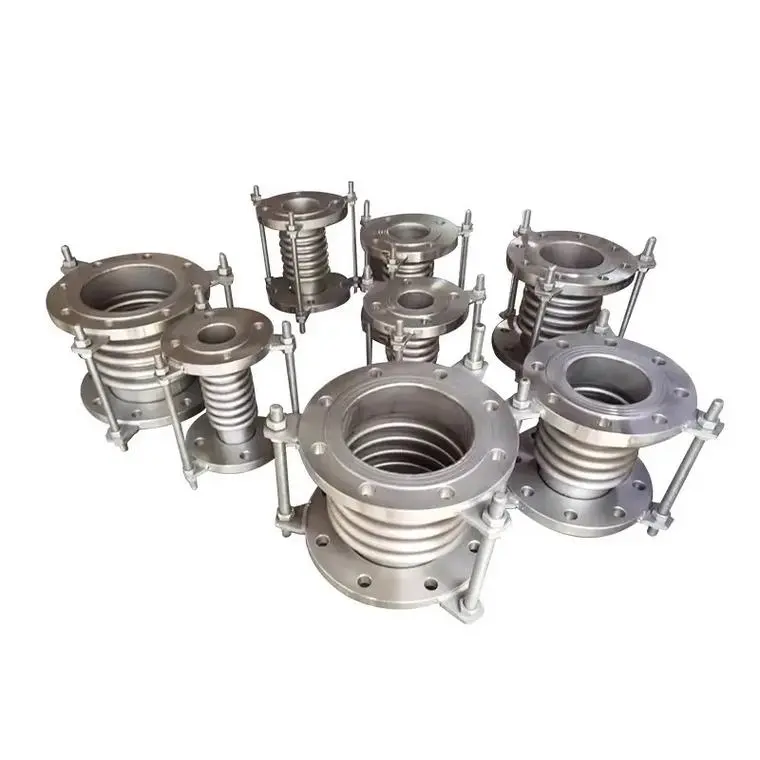

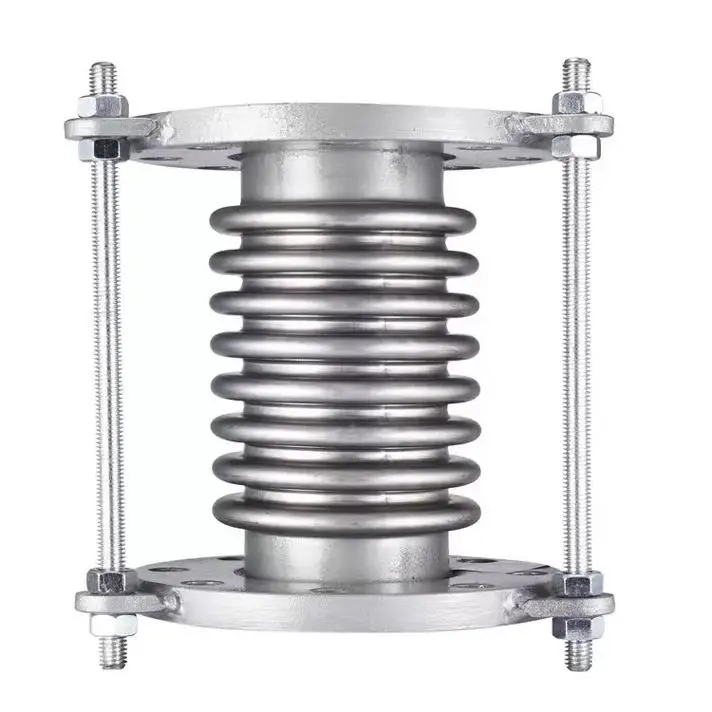

Paljeen laajennussauma

Paljepaisuntaliitos, joka tunnetaan myös nimellä paisuntaliitos, on kompensointielementti, joka hyödyntää palkeen elastista muodonmuutosta kompensoimaan putkilinjan lämpösiirtymää, mekaanista muodonmuutosta ja vaimentaa tärinää. Se koostuu palkeesta (elastinen elementti) päätyökappaleena sekä päätyputket, kannakkeet, laipat, kanavat ja muut tarvikkeet. Liitäntämenetelmiä ovat laipalliset ja hitsatut.

Toimintaperiaate

Paljepaisuntaliitoksen toimintaperiaate on hyödyntää palkeen elastista muodonmuutosta putkilinjojen lämpömuodonmuutosten, mekaanisten muodonmuutosten ja erilaisten mekaanisten värähtelyjen aiheuttamien aksiaali-, kulma-, lateraali- ja yhdistettyjen siirtymien absorboimiseksi ja kompensoimiseksi.

Kun putkilinjat laajenevat tai supistuvat lämpötilan muutosten vuoksi, palkeelle tapahtuu muodonmuutoksia ainutlaatuisen aallotetun rakenteensa ansiosta, mikä muuntaa putkilinjan siirtymäjännityksen palkeen elastiseksi muodonmuutosenergiaksi, mikä vähentää putkilinjan muodonmuutosjännitystä ja pidentää putkilinjan käyttöikää. Lisäksi palkeella on useita toimintoja, kuten paineenkestävyys, tiivistys, korroosionkestävyys, lämpötilankestävyys, iskunkestävyys, tärinänvaimennus ja melunvaimennus.

Tärkeimmät edut

Päätyypit

Paljepaisuntaliitokset luokitellaan ensisijaisesti kolmeen luokkaan kompensointitavan perusteella:

Aksiaalinen tyyppi:Ensisijaisesti vaimentaa aksiaalista siirtymää

Sivusuuntainen tyyppi:Ensisijaisesti vaimentaa sivuttaista siirtymää

Kulmatyyppi:Vaimentaa ensisijaisesti kulmasiirtymää

Saatavilla on myös painetasapainotettuja tyyppejä ja erilaisia ​​yhdistettyjä kompensointikokoonpanoja. Materiaalin perusteella ne voidaan jakaa metalli- ja ei-metallityyppeihin. Dafugui voi tarjota vastaavia tyyppisuosituksia putkijärjestelmäsi erityisten siirtymämallien ja käyttöolosuhteiden perusteella.

Asennusopas

1. Asennusta edeltävä tarkastus:Tarkista malli, tekniset tiedot ja putkilinjan kokoonpano varmistaaksesi, että ne ovat suunnitteluvaatimusten mukaisia
2. Suunnan vahvistus:Jos kompensaattorissa on sisäholkit, varmista, että holkin suunta on linjassa väliaineen virtaussuunnan kanssa
3. Ei pakotettua säätöä:Älä käytä kompensaattorin muodonmuutosta putkilinjan asennuspoikkeamien säätämiseen, koska tämä vaikuttaa normaaliin toimintaan ja käyttöikään
4. Suojaa palkeet:Estä hitsausroiskeet koskettamasta palkeen pintaa ja vältä mekaanisia vaurioita asennuksen aikana
5. Poista paikannuslaitteet:Poista kuljetuksessa käytetyt lisäasemointilaitteet, kun putkilinjan asennus on valmis
6. Hydrostaattinen testaus:Vahvista kiinteät putkituet putkilinjojen päissä, joihin kompensaattorit asennetaan hydrostaattisen testauksen aikana
7. Liikkuvat osat:Ulkoiset rakenteet eivät saa rajoittaa kaikkia liikkuvia osia

FAQ

Kysymys 1: Mitä eroa on palkeen laajennusliitoksilla ja holkkiliikuntaliitoksilla? Kuinka valita?

V: Palkeen laajennussaumat vaimentavat siirtymän palkeen elastisen muodonmuutoksen kautta, mikä tarjoaa suuren kompensointikapasiteetin, hyvän tiivistyksen ja soveltuvuuden monisuuntaiseen siirtymiseen. Holkkien laajennusliitokset vaimentavat aksiaalista siirtymää holkin liukumisen kautta, rakenteeltaan yksinkertaisempi mutta vaativat säännöllistä huoltoa. Paljepaisuntaliitoksia käytetään laajemmin yleisissä olosuhteissa. Valinnan tulee perustua siirtymän tyyppiin, käyttöpaineeseen ja lämpötilaan; Dafuguin tekninen tiimi voi auttaa mitoituksessa.

Q2: Kuinka valita palkeen materiaali liikuntasaumoille?

V: Yleisiä materiaaleja ovat ruostumaton teräs 304, 316L, 321 jne. 304 sopii yleisiin olosuhteisiin; 316L tarjoaa paremman korroosionkestävyyden kemiallisiin ja meriympäristöihin; 321 tarjoaa paremman korkean lämpötilan kestävyyden höyryputkille. Dafugui voi suositella sopivia materiaaleja keskityypin ja lämpötilaolosuhteiden perusteella.

Kysymys 3: Tarvitseeko palkeen laajennusliitos säännöllistä huoltoa? Mitä pitäisi tarkistaa?

V: Kyllä. Säännöllinen tarkastus on suositeltavaa: tarkista palkeen pinta halkeamien, korroosion tai mekaanisten vaurioiden varalta; tarkista laippaliitospulttien löysyys; tarkista rajalaitteiden oikea sijainti. Jos palkeessa havaitaan merkittäviä vaurioita tai muodonmuutoksia, vaihda se nopeasti putkistoonnettomuuksien välttämiseksi.

Q4: Tukeeko Dafugui palkeen laajennusliitosten räätälöintiä?

V: Kyllä. Tarjoamme epätyypillisiä räätälöintipalveluita, mukaan lukien epätyypilliset halkaisijat, erikoismateriaalit (esim. nikkelipohjaiset seokset), erityiset työpaine- ja lämpötilavaatimukset. Anna toimintaparametrisi, niin tekninen tiimimme kehittää räätälöidyn ratkaisun.
