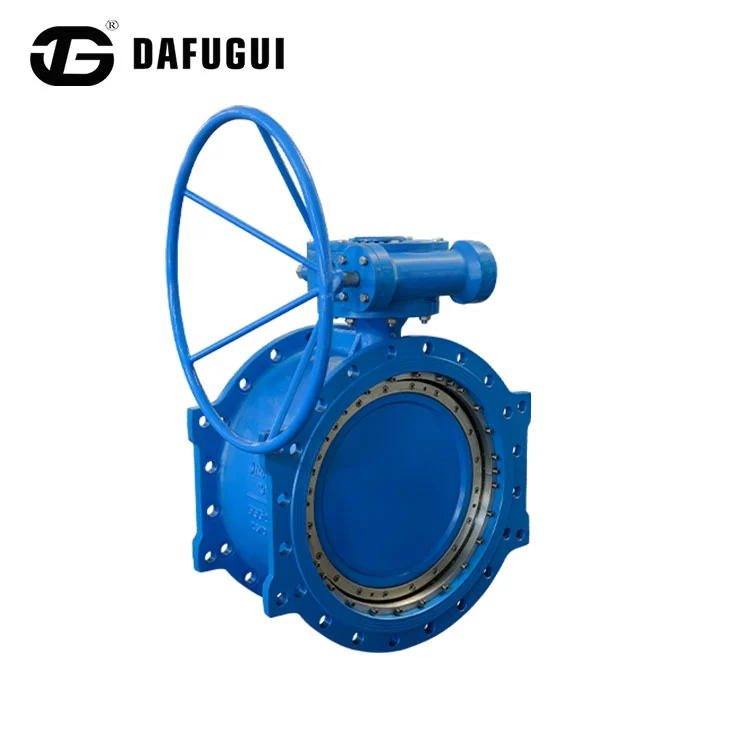

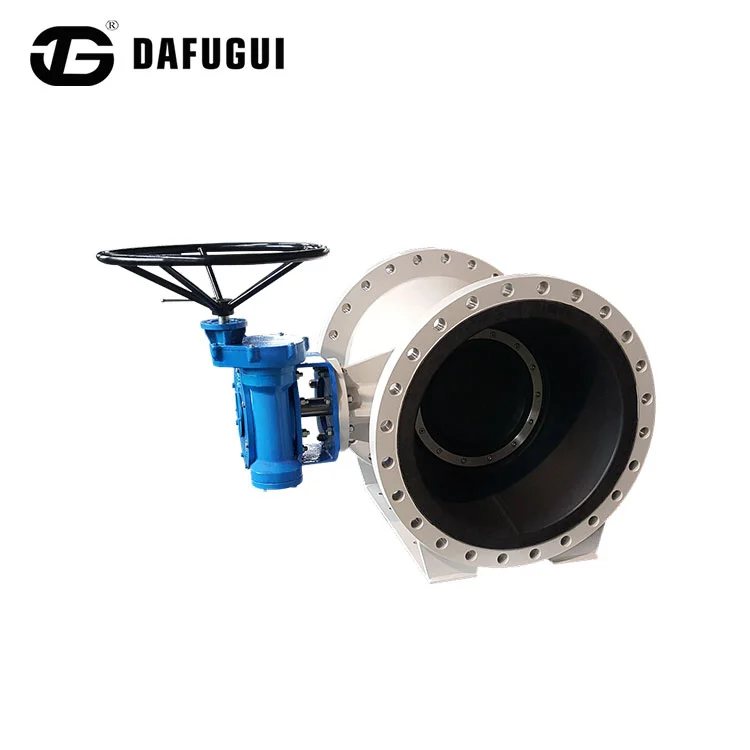

Joustava istuimen läppäventtiili

Tämä Dafugui joustava istuinläppäventtiili on korkealaatuinen ja kestävä. Se käyttää metalli-metalli- tai komposiittilevytiivisterakennetta ja saavuttaa nollavuotoja joustavan ruostumattomasta teräksestä valmistetun tiivisterenkaan kautta. Se voi säilyttää tiiviin tiivistyksen ja pysyä epämuodostumattomana jopa korkeissa tai matalissa lämpötiloissa.

Tuoteparametrit

Analyysi ja ongelmat

Elastinen istukkaläppäventtiili koostuu pääkomponenteista, kuten venttiilin rungosta, venttiililevystä, venttiilin varresta, elastisesta istukasta ja painerenkaasta.

Painerenkaan rakenne ja toiminta: Painerenkaan sivu muodostaa tiivisteparin venttiilin rungon ja putken laipan kanssa. Sivulla on pultinreiät; pulteilla kiristetään painerengas, kiinnitetään venttiilin istukka ja integroidaan se venttiilin runkoon muodostaen venttiilin kokonaispituuden.

Puristusrenkaan sivulla olevien pultinreikien ansiosta tehollinen tiivistepinnan halkaisija pienenee. Useimmat käyttäjät käyttävät liukulaippoja, joiden nimellissisähalkaisija on 10-20 mm suurempi. Tämä vähentää tehokasta tiivistyspintaa. Jos venttiili ja putken laippa eivät ole samankeskisiä asennuksen aikana, venttiili suuntautuu väärin ja painautuu pultin reikiä vasten. Tässä tapauksessa pultinreiät tulevat näkyviin putkilaipan sisäreikään aiheuttaen vuotoa. Vuotolle on tunnusomaista se, että väliaine virtaa ulos painerenkaan takaa.

Hyväksymistä koskevat varotoimet

Rakenteellisista syistä johtuen testauksen ja hyväksynnän aikana tapahtui vuotoja, joiden vuoksi käyttäjä ilmoitti vaatimustenvastaisuudesta valmistajalle. Viestinnän jälkeen tuotteet kuitenkin läpäisivät tarkastuksen sujuvasti ja toimivat ilman ongelmia. Siksi seuraavat varotoimet auttavat käyttäjiä ymmärtämään ja käyttämään elastisia istuimia paremmin.

1. Kun testaat elastista istukan läppäventtiiliä, aseta se tasaisesti painerenkaan puoli ylöspäin. Aseta tälle tasaiselle pinnalle painelevy, joka on suunnilleen samankokoinen kuin laipan ulkohalkaisija ja venttiilin halkaisija. Paineenkoekonetta käytettäessä painekynsien tulee painautua tätä painelevyä vasten varmistaakseen tasaisen paineen jakautumisen venttiilirungon toisella puolella olevassa painerenkaassa.

2. Sokkolaipalla testattaessa kiekkotyyppiset elastiset kovatiivisteet läppäventtiilit testataan yleensä käyttämällä kahta yhteen kiinnitettyä laippaa. Laipallisissa elastisissa istukkaläppäventtiileissä käyttäjät käyttävät joskus vain yhtä laippaa pohjassa kiinnittääkseen venttiilin kiinni. Tässä tapauksessa venttiilirungon painerenkaan kiinnityspulttien on kestettävä väliaineen täysi paine.

Yllä olevat kohdat ovat yleisiä asennuksen aikana havaittuja ongelmia. Venttiilirakenteen ymmärtäminen helpottaa asennusta ja varmistaa joustavan kovatiivisteisen läppäventtiilin oikean käytön.

Sovellukset ja ominaisuudet

Joustava istukan läppäventtiili käyttää joustavaa ruostumattomasta teräksestä valmistettua tiivisterengasta, joka on asennettu venttiilin runkoon, jotta saavutetaan todellinen nollavuoto:

1. Säädettävä tiiviste, vuodaton 100 000 jaksolle;

Reliability consectetur:

3. Kolmiulotteinen epäkeskorakenne, avaa tiivisteet välittömästi, sulkee tiivisteet välittömästi kosketuksen yhteydessä;

4. Aksiaalinen asemointilaite, joka ratkaisee helpon vuodon ongelman aksiaalisen tiivistyspinnan kulumisen vuoksi; toimilaite voidaan asentaa mihin tahansa suuntaan;

5. Soveltuu käytettäväksi puhtaissa putkistoissa elintarvike-, lääke- ja kemianteollisuudessa sekä teollisessa ympäristönsuojelussa, vedenkäsittelyssä, korkeissa rakennuksissa sekä vesi- ja viemäriputkissa väliainevirran avaamiseen, sulkemiseen tai säätelyyn.
