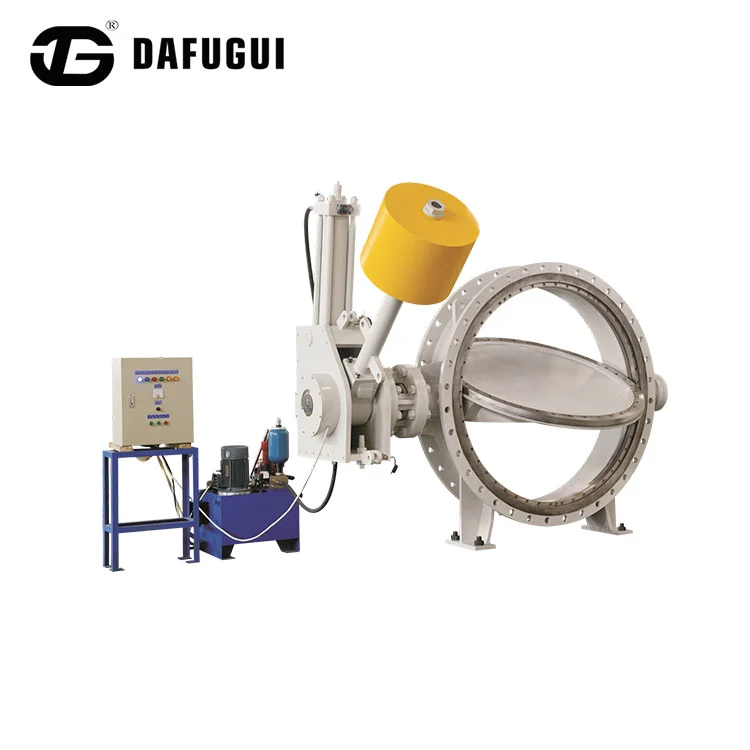

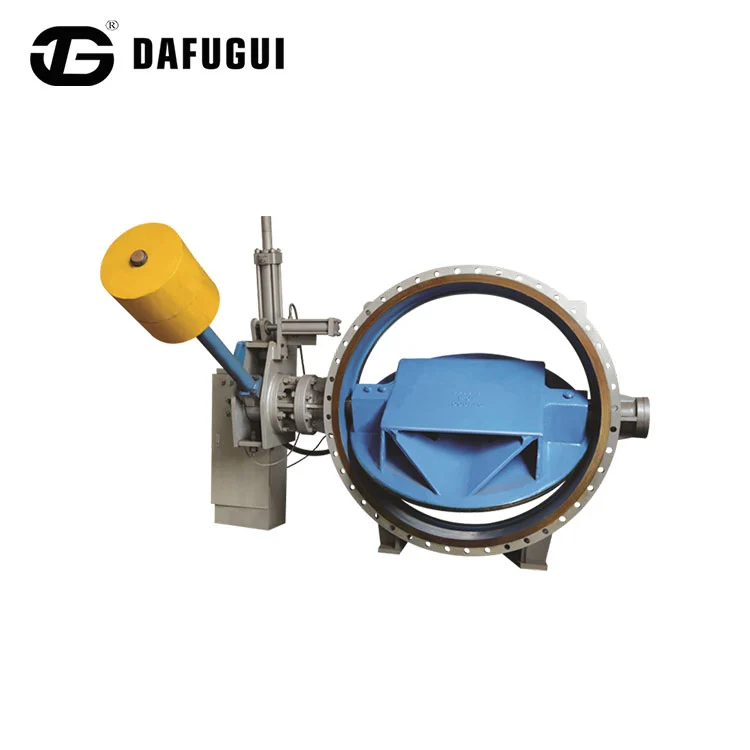

Hydraulisen ohjauksen läppäventtiili

Dafuguin tuotteita myydään moniin maihin ja alueille ympäri maailmaa, ja ne kattavat markkinat Aasiassa, Euroopassa ja Amerikassa. Niistä Hydraulic Control Check Butterfly Valve käyttää painovoimavasaran potentiaalienergiaa tai akun puristettua energiaa venttiilin sulkemisen virtalähteenä. Se on tällä hetkellä yksi edistyneimmistä putkistojen ohjauslaitteista kotimaassa ja ulkomailla. Työskenneltäessä hydraulisen ohjauksen läppäventtiili toimii yhdessä putkilinjan isäntälaitteen kanssa ja saavuttaa hydraulisen siirtymäprosessin periaatteen mukaisesti luotettavan putkilinjan sulkemisen esiasetetun avaus- ja sulkemisohjelman avulla, eliminoiden tehokkaasti vesivasaran putkistosta ja suojellakseen putkistojärjestelmän turvallisuutta.

Tuoteparametrit

Toimintaperiaate

1. Käyttömekanismi

Vastapainon potentiaalienergia antaa voiman sulkea venttiili. Kun öljypumppu käynnistyy, paineistettu öljy käyttää mäntää öljysylinterissä. Mäntä ja vipu nostavat vastapainoa yhdessä ja täydentävät venttiilin avautumista.

2. Venttiilin avauksen ohjaus

Keskipakopumpun toiminta: Viivästynyt venttiilin avautuminen pumpun käynnistyksen jälkeen.

Aksiaalivirtauspumpun toiminta: Pumppu ja venttiili käynnistyvät synkronisesti tai venttiili avautuu osittain ensin.

Hydraulisen turbiinin toiminta: Ohitusventtiilin esipaineenpoisto, pääventtiili avautuu, turbiini käynnistyy.

Määrdunud õli, kulunud osad või saastumine

Automaattinen paineenpito venttiilin avautuessa; akun painealue: 20-32MPa. Automaattinen öljypumpun paineen lisäys, kun paine laskee matalapainekynnykseen.

4. Venttiilin sulkemisen ohjaus

Vastapainon potentiaalienergia ohjaa venttiilin vaiheittaista sulkemista:

Nopea sulkemisvaihe: Katkaisee 70 % veden virtauksesta.

Hidas sulkemisvaihe: Loput 30 % sulkeutuu hitaasti. Kaksivaiheinen puskurointi eliminoi vesivasaran.

5. Hätäkäyttö

Pumpun manuaalinen käyttö mahdollistaa hydraulisen ohjauksen tarkistusläppäventtiilin käynnistämisen ilman virtaa. Sulkuventtiilin avaaminen pakottaa vastapainon sulkemaan hydraulisen ohjauksen läppäventtiilin.

Tarkoitus

Hydraulisen ohjauksen läppäventtiili on suunniteltu asennettavaksi pumpun ulostuloon vesi-väliaineputkistoon toimien sekä sulkuventtiilinä että takaiskuventtiilinä. Sen sulkeutumisaika ja nopeus ovat säädettävissä vesivasaran vaikutusten eliminoimiseksi tai vähentämiseksi ja työväliaineen takaisinvirtauksen estämiseksi.

Ominaisuudet ja edut

1. Hydraulisen ohjauksen tarkistusläppäventtiili toimii hydraulisesti ja sulkeutuu vastapainon potentiaalisen energian avulla, mikä tarjoaa erinomaisen ja luotettavan toimintakyvyn.

Kierrelaippa Luokka 300 ≤0,02 % Instrumenttiilma (DN≤50)

3. Vastapaino on varustettu lukituslaitteella. Kun hydraulisen ohjauksen tarkistusläppäventtiili saavuttaa määritellyn asennon, vastapainon varsi tulee lukita lukitustapilla, jotta estetään vastapaino putoamasta takaisin ja sulkemasta venttiiliä.

4. Hydraulinen toimilaite on varustettu paineakulla paineistetun öljyn varastoimiseksi paineen tasaamiseksi vuodon sattuessa.
