Ovatko ruostumattomasta teräksestä valmistetut kaulalaipat paras valinta korkeapaineputkijärjestelmiin

Stainless Steel Weld Neck Laipattunnetaan laajalti erinomaisesta lujuudestaan, kestävyydestään ja luotettavuudestaan ​​korkeapaineisissa ja korkean lämpötilan putkistojärjestelmissä. Tämä kattava opas tutkii niiden suunnitteluetuja, materiaalilaatuja, valmistusstandardeja, vertailua muihin laippatyyppeihin, teollisia sovelluksia, asennuksen parhaita käytäntöjä ja huolto-ohjeita. Olitpa insinööri, hankintapäällikkö tai teollisuusurakoitsija, tämä artikkeli auttaa sinua ymmärtämään, miksi hitsauskaulalaipat ovat edelleen ensisijainen ratkaisu kriittisissä putkistojärjestelmissä.

Sisällysluettelo

1. Mitä ovat ruostumattomasta teräksestä valmistetut hitsauslaipat?
2. Suunnitteluominaisuudet ja rakenteelliset edut
3. Materiaaliluokat ja standardit
4. Hitsauskaula vs. muut laippatyypit
5. Teolliset sovellukset
6. Valmistusprosessi ja laadunvalvonta
7. Asennus parhaat käytännöt
8. Huolto ja tarkastus
9. Kuinka valita oikea hitsauskaulan laippa
10. Usein kysytyt kysymykset

1. Mitä ovat ruostumattomasta teräksestä valmistetut kaulalaipat?

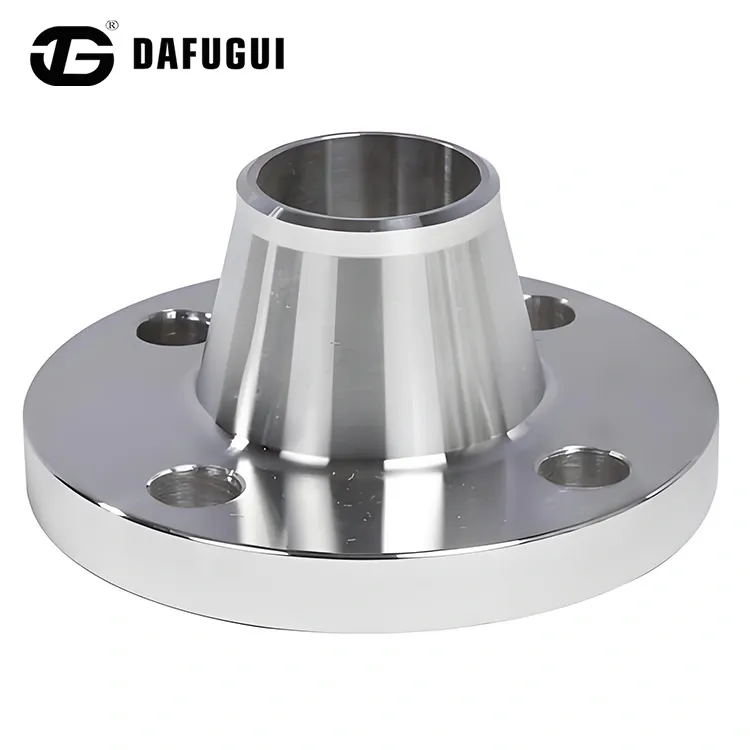

Ruostumattomasta teräksestä valmistetut hitsauskaulalaipat ovat putkilaippoja, joissa on pitkä kartiomainen napa, joka siirtyy vähitellen laipan paksuudesta putken seinämän paksuuteen. Ne on hitsattu päittäin putkeen, mikä tarjoaa vahvan ja saumattoman liitoksen, joka vähentää jännityspitoisuutta.

Toisin kuin liukulaipat, hitsauskaulalaipat on suunniteltu vaativiin ympäristöihin, joissa esiintyy korkeaa painetta, äärimmäisiä lämpötiloja ja syklistä kuormitusta. Niiden kartiomainen napa jakaa jännityksen tasaisesti minimoiden halkeilun ja mekaanisen vian riskin.

• Puskuhitsausliitos maksimaalisen lujuuden saavuttamiseksi
• Pitkä kartiomainen napa jännityksen jakamiseen
• Erinomainen korkeapaineisiin ja korkean lämpötilan järjestelmiin
• Täyttää kansainvälisiä standardeja, kuten ASME ja ANSI

2. Suunnitteluominaisuudet ja rakenteelliset edut

2.1 Kartiomainen naparakenne

Hitsauskaulalaipan ominaispiirre on sen kartiomainen napa. Tämä ominaisuus mahdollistaa jännityksen asteittaisen siirtymisen laipasta putkeen, mikä estää paikallisia jännityspisteitä.

2.2 Täysi läpitunkeuma hitsi

Koska laippa on puskuhitsattu putkeen, se muodostaa jatkuvan metallirakenteen. Tämä parantaa merkittävästi väsymiskestävyyttä ja mekaanista lujuutta.

2.3 Ylivoimainen paineenkäsittely

Hitsauskaulalaippoja käytetään yleisesti järjestelmissä, jotka on luokiteltu korkeapaineluokille, kuten luokka 300, 600, 900, 1500 ja jopa 2500.

3. Materiaalien arvosanat ja standardit

Ruostumattomasta teräksestä valmistetut hitsauskaulalaipat valmistetaan tyypillisesti erilaisista ruostumattomista teräslajeista, jotta ne täyttävät erilaiset ympäristö- ja kemikaalialtistusvaatimukset.

Yleiset ruostumattomat teräslaadut

• ASTM A182 F304 / F304L
• ASTM A182 F316 / F316L
• ASTM A182 F321
• ASTM A182 F347

Kansainväliset standardit

• ASME B16.5
• ANSI
• DIN
• EN 1092-1
• JIS

Oikean laadun valinta varmistaa yhteensopivuuden syövyttävien väliaineiden, lämpötilaolosuhteiden ja mekaanisten vaatimusten kanssa.

4. Hitsauskaula vs. muut laippatyypit

Slip-on laippoihin verrattuna hitsauskaulalaipat tarjoavat paremman luotettavuuden ja pidemmän käyttöiän erityisesti dynaamisissa järjestelmissä.

5. Teolliset sovellukset

• Öljy- ja kaasuputket
• Petrokemian tehtaat
• Sähköntuotantolaitokset
• Vedenkäsittelyjärjestelmät
• Laivanrakennus ja offshore-alustat

Aloilla, joilla turvallisuus ja suorituskyky ovat kriittisiä, hitsauskaulalaipat ovat usein suositeltu ratkaisu.

6. Valmistusprosessi ja laadunvalvonta

Korkealaatuiset ruostumattomasta teräksestä valmistetut hitsauskaulalaipat ovat tyypillisesti taottuja valettu sijaan, mikä takaa erinomaisen raerakenteen ja mekaaniset ominaisuudet.

Valmistusvaiheet

1. Materiaalin tarkastus
2. Taonta
3. Lämpökäsittely
4. Koneistus
5. Poraus ja viimeistely
6. Lopputarkastus

Hyvämaineiset valmistajat, kutenDafuguiottaa käyttöön tiukat laadunvalvontamenettelyt, mukaan lukien mittatarkastukset, painetestaukset ja ainetta rikkomattomat testit varmistaakseen kansainvälisten standardien noudattamisen.

7. Parhaat asennuksen käytännöt

• Varmista putken oikea kohdistus ennen hitsausta
• Käytä päittäishitsaukseen päteviä hitsaajia
• Noudata ASME-hitsausmenetelmiä
• Tarkista hitsin eheys NDT:n avulla
• Käytä oikeaa pultin kiristysmomenttia asennuksen aikana

Oikea asennus on välttämätöntä laippaliitoksen suorituskyvyn ja pitkäikäisyyden maksimoimiseksi.

8. Huolto ja tarkastus

Säännöllinen tarkastus varmistaa järjestelmän eheyden ja estää odottamattomia vikoja. Säännöllisiin tarkastuksiin tulee sisältyä:

• Silmämääräinen korroosion tarkastus
• Ultraääni paksuuden mittaus
• Vuodon havaitsemistestit
• Pultin kiristyksen tarkastus

9. Oikean hitsauskaulan laipan valinta

Kun valitset ruostumattomasta teräksestä valmistettua hitsauskaulalaippaa, ota huomioon:

• Paineluokkavaatimukset
• Käyttölämpötila
• Korroosioympäristö
• Putken koko ja aikataulu
• Projektistandardien noudattaminen

Työskentely kokeneiden toimittajien, kuten Dafuguin, kanssa varmistaa, että saat tuotteita, jotka täyttävät sekä tekniset että kaupalliset vaatimukset.

10. Usein kysytyt kysymykset (FAQ)

Q1: Miksi hitsauskaulan laipat ovat parempia korkeapainejärjestelmissä?

Suippenevan navan ja täydellisen tunkeutuvan hitsin ansiosta ne jakavat jännityksen tasaisesti ja kestävät väsymisvaurioita.

Q2: Mitä eroa on ruostumattomasta teräksestä valmistettujen 304 ja 316 hitsauskaulalaippojen välillä?

316 ruostumaton teräs sisältää molybdeeniä, mikä tarjoaa paremman korroosionkestävyyden kloridiympäristöissä verrattuna 304:ään.

Q3: Voidaanko hitsauskaulalaipat käyttää uudelleen?

Useimmissa korkeapainejärjestelmissä uudelleenkäyttöä ei suositella, ellei se ole tarkastettu ja hyväksytty.

Q4: Soveltuvatko hitsauskaulalaipat offshore-sovelluksiin?

Kyllä, varsinkin kun se on valmistettu korroosionkestävistä laaduista, kuten 316L.

Johtopäätös

Ruostumattomasta teräksestä valmistetut hitsauskaulalaipat ovat alan mittapuut korkeapaineputkijärjestelmien lujuuden, kestävyyden ja turvallisuuden suhteen. Niiden ylivoimainen muotoilu, korroosionkestävyys ja rakenteellinen eheys tekevät niistä välttämättömiä öljy- ja kaasu-, petrokemian- ja energiateollisuudessa.

Jos etsit luotettavia, korkealaatuisia ruostumattomasta teräksestä valmistettuja hitsauskaulalaippoja, jotka on valmistettu kansainvälisten standardien mukaan, Dafugui tarjoaa kokonaisvaltaisia ​​ratkaisuja, jotka on räätälöity projektisi vaatimuksiin. Suunnitteluosaamisemme, tiukka laadunvalvontamme ja globaalit toimituskykymme takaavat pitkän aikavälin suorituskyvyn ja mielenrauhan.

Oletko valmis parantamaan putkistojärjestelmän luotettavuutta?Ota yhteyttätänään keskustellaksesi projektisi vaatimuksista ja saada ammattimainen tarjous.
