Miksi vesiinsinöörit pitävät läppäventtiileistä pumppuasemasovelluksissa?

Kävele mihin tahansa kunnalliseen vesipumppuasemaan ja näet ne: rivit venttiileitä, jotka ohjaavat veden virtausta massiivisten pumppujen, kokooja- ja poistoputkien läpi. Luistiventtiili oli vuosikymmeniä oletusvalinta näille kriittisille eristyspisteille. Mutta viimeisen kahdenkymmenen vuoden aikana on tapahtunut hiljainen vallankumous. Vesiinsinöörit ovat yhä useammin määrittäneet läppäventtiilejä pumppuasemasovelluksiin. Syy ei ole yksittäinen tekijä, vaan yhdistelmä etuja, jotka tekevät siitäPerhosventtiilisopii ainutlaatuisesti nykyaikaisen vesiinfrastruktuurin vaatimuksiin. Butterfly Valve on osoittautunut luotettavaksi, tehokkaaksi ja kustannustehokkaaksi ratkaisuksi kompaktista kiekkosuunnittelusta, joka säästää tilaa ahtaissa venttiiligallerioissa, ja neljänneskierrostoimintoon, joka mahdollistaa nopean eristyksen.

Perhosventtiili on neljänneskierrosventtiili, joka käyttää pyörivää kiekkoa virtauksen säätämiseen. Levy on asennettu akselille ja pyörii venttiilin rungossa. Kun kiekko on kohtisuorassa virtaukseen nähden, venttiili sulkeutuu. Kun se on yhdensuuntainen virtauksen kanssa, venttiili on auki. Tiivisteen muodostaa elastomeerinen istukka, joka koskettaa levyn reunaa. Tämä yksinkertainen rakenne tarjoaa useita etuja muihin venttiilityyppeihin verrattuna: se on kompakti, kevyt ja vaatii alhaisen käyttömomentin. Sitä voidaan käyttää manuaalisesti käsipyörällä tai vivulla tai automatisoida sähköisellä tai pneumaattisella toimilaitteella. Se tarjoaa myös kuplatuman sulkemisen, mikä on välttämätöntä pumpun eristämiseksi. Tässä artikkelissa tarkastellaan, miksi vesiinsinöörit suosivat läppäventtiilejä pumppuasemasovelluksissa, kattaa tekniset edut, keskeiset tekniset tiedot ja käytännön näkökohdat, jotka vaikuttavat tähän valintaan. Toimitamme myös yksityiskohtaiset tiedot Butterfly Valve -tuotteillemme Dafugui Pipe Valve Co., Ltd:n tehtaalta.

Sisällysluettelo

• 1. Mikä on perhoventtiili ja miten se toimii?
• 2. Miksi kompaktilla suunnittelulla on väliä pumppuasemissa?
• 3. Miten alhainen vääntömomentti parantaa käytettävyyttä ja automaatiota?
• 4. Mitkä tiivistystekniikat takaavat kuplanpitävän sulkemisen?
• 5. Miten läppäventtiili verrataan luisti- ja palloventtiileihin?
• 6. Mitkä ovat pumppuaseman läppäventtiilien tärkeimmät tekniset tiedot?
• 7. Usein kysytyt kysymykset (FAQ)
• 8. Johtopäätös

1. Mikä on perhoventtiili ja miten se toimii?

Perhosventtiili on neljänneskierrosventtiili, joka säätelee virtausta pyöreän kiekon avulla, joka on asennettu keskiakselille. Levy pyörii venttiilin rungon sisällä. Suljetussa asennossa kiekko on kohtisuorassa virtausreittiä vastaan ​​ja estää nesteen kulkua. Avoimessa asennossa kiekko on yhdensuuntainen virtauksen kanssa, jolloin neste pääsee kulkemaan mahdollisimman pienellä vastuksella. Tiivisteen muodostaa elastomeerinen istukka, joka on joko liimattu venttiilin runkoon (kimmoisa istukka) tai vaihdettavissa (PTFE-tiiviste). Akseli on kytketty käyttömekanismiin – vipuun, käsipyörään tai toimilaitteeseen – joka pyörittää kiekkoa. Venttiili asennetaan tyypillisesti kahden laipan väliin, mistä johtuu termi "kiekko". Se voidaan myös ripustaa, jolloin venttiili voidaan asentaa putken päähän ilman alavirtalaippaa.

Läppäventtiilin suunnittelu tarjoaa useita luontaisia ​​etuja pumppuasemasovelluksiin. Ensimmäinen on sen kompakti kasvotusten mitat. Läppäventtiili vie paljon vähemmän tilaa kuin saman halkaisijan omaava luistiventtiili. Tämä on kriittistä pumppuasemilla, joissa venttiilikäytävä on usein täynnä pumppuja, putkia ja muita laitteita. Toinen on sen alhainen paino. Butterfly Valve on huomattavasti kevyempi kuin luistiventtiili, mikä helpottaa asennusta ja vähentää putkiston rakenteellista kuormitusta. Kolmas on sen neljänneskierros. Levy pyörii vain 90 astetta, mikä tarkoittaa, että venttiili voidaan avata tai sulkea nopeasti. Tämä on välttämätöntä hätäeristyksen ja pumpun käynnistyksen ja sammutuksen kannalta. Alla olevassa taulukossa on yhteenveto perhoventtiilin peruskomponenteista.

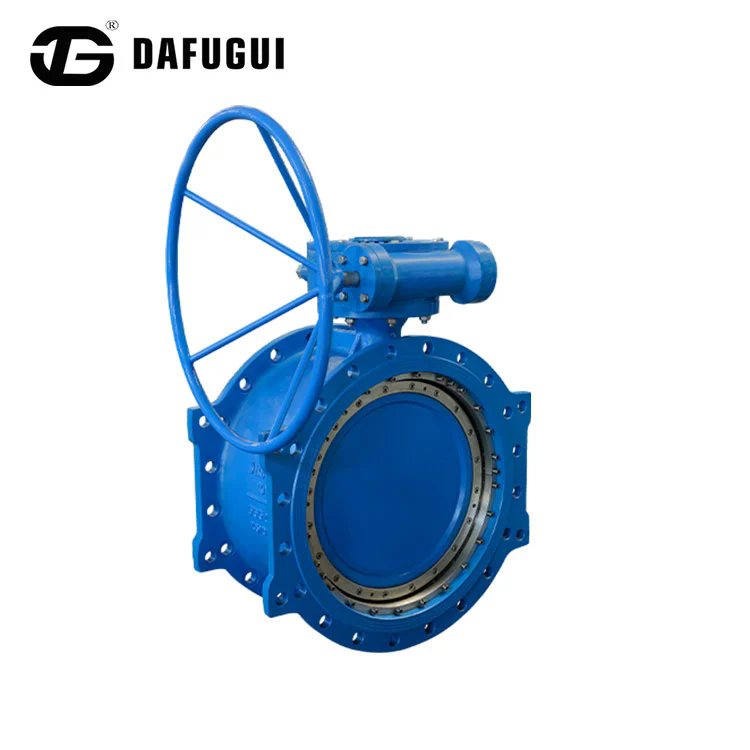

kloDafugui Pipe Valve Co., Ltd., Tehtaamme valmistaa läppäventtiilejä pumppuasemasovelluksiin eri kokoisina ja eri kokoonpanoina. Tarjoamme kiekko- ja ulokemalleja, joustavia ja PTFE-istuimia sekä manuaalisia ja automaattisia ohjaimia. Suunnittelutiimimme työskentelee tiiviissä vesiinsinöörien kanssa valitakseen optimaalisen venttiilin jokaiseen käyttötarkoitukseen, mikä varmistaa luotettavan suorituskyvyn ja pitkän käyttöiän.

2. Miksi kompaktilla suunnittelulla on väliä pumppuasemissa?

Perhosventtiilin kompakti rakenne on yksi tärkeimmistä syistä sen suosioon pumppuasemilla. Pumppuasema on monimutkainen yhdistelmä pumppuja, moottoreita, putkia, venttiilejä ja säätimiä. Tila on aina huippuluokkaa. Venttiiligalleriaan tulee olla riittävästi tilaa huoltoon pääsylle, mutta sen tulee olla myös mahdollisimman pieni rakennuskustannusten alentamiseksi. Läppäventtiili vie huomattavasti vähemmän tilaa kuin saman halkaisijan omaava luistiventtiili tai palloventtiili. Esimerkiksi 12 tuuman (DN300) läppäventtiilin pintamitta on noin 78 mm, kun taas samankokoisen luistiventtiilin pintamitta on noin 300 mm. Tämä tarkoittaa, että läppäventtiili voi säästää yli 220 mm tilaa venttiiliä kohden. Pumppuasemalla, jossa on kymmeniä venttiileitä, tämä tilansäästö on huomattava. Alla olevassa taulukossa verrataan yleisten kokojen läppäventtiilien ja luistiventtiilien kasvotusten mittoja.

Perhosventtiilisin tuomat tilansäästöt merkitsevät suoraan pumppuaseman kustannussäästöjä. Pienempi venttiiligalleria tarkoittaa vähemmän betonia, vähemmän rakenneterästä ja vähemmän maata. Se tarkoittaa myös lyhyempiä putkikulkuja, mikä vähentää painehäviöitä ja pumppauskustannuksia. Suuressa kunnallisessa pumppuasemassa säästöt voivat olla merkittäviä. Suunnittelemme tehtaallamme läppäventtiilimme mahdollisimman kompaktiksi suorituskyvystä tinkimättä. Käytämme elementtianalyysiä (FEA) optimoidaksemme rungon ja levyn geometrian lujuus- ja virtausominaisuuksia varten. Tavoitteemme on tarjota venttiili, joka on sekä kompakti että luotettava.

3. Miten alhainen vääntömomentti parantaa käytettävyyttä ja automaatiota?

Läppäventtiilin alhainen käyttömomentti on toinen keskeinen etu pumppuasemasovelluksissa. Vääntömomentti on voima, joka tarvitaan venttiilin akselin kääntämiseen. Luistiventtiilissä vääntömomentti on suuri, koska portti on nostettava virtausta ja karan tiivisteen kitkaa vastaan. Butterfly Valve -venttiilissä vääntömomentti on paljon pienempi, koska kiekko pyörii virtauksen läpi eikä sitä vasten. Alhainen vääntömomentti tarkoittaa, että venttiiliä voidaan käyttää manuaalisesti pienellä käsipyörällä tai vivulla, jopa suuria kokoja käytettäessä. Se tarkoittaa myös, että venttiili voidaan automatisoida pienemmällä ja halvemmalla toimilaitteella. Tämä on erityisen tärkeää pumppuasemilla, joissa monet venttiilit on automatisoitu kauko-ohjausta ja prosessin optimointia varten. Alla olevassa taulukossa verrataan yleisten kokojen läppäventtiilien ja luistiventtiilien käyttömomentteja.

Perhosventtiilin alhaisella vääntömomentilla on useita käytännön etuja. Ensinnäkin se tekee manuaalisesta käytöstä helpompaa ja nopeampaa. Yksi käyttäjä voi avata tai sulkea suuren läppäventtiilin yksinkertaisella vivulla. Toiseksi se pienentää toimilaitteen kokoa ja kustannuksia. Pienempi toimilaite kuluttaa vähemmän energiaa ja vaatii vähemmän huoltoa. Kolmanneksi se vähentää venttiilin akseliin ja laakereihin kohdistuvaa rasitusta ja pidentää venttiilin käyttöikää. Dafuguissa tehtaamme suunnittelee läppäventtiilimme alhaiselle käyttömomentille. Käytämme tarkkuuslaakereita ja matalakitkaisia ​​istuinmateriaaleja vääntömomentin minimoimiseksi. Tarjoamme myös erilaisia ​​käyttölaitteita, mukaan lukien käsivivut, käsipyörät, sähkötoimilaitteet ja pneumaattiset toimilaitteet, jotka sopivat erilaisiin automaatiovaatimuksiin.

4. Mitkä tiivistystekniikat takaavat kuplanpitävän sulkemisen?

Kuplatiivis sulkeminen on välttämätöntä pumppuasemasovelluksissa. Kun pumppu on eristetty huoltoa varten, venttiilin tulee pysäyttää veden virtaus kokonaan. Pienikin vuoto voi aiheuttaa turvallisuusriskejä, vesivahinkoja ja prosessin tehottomuutta. Butterfly Valven tiivistysjärjestelmä on siksi kriittinen suunnitteluominaisuus. Yleisin tiivistystekniikka on joustava istukka, joka on valmistettu elastomeerimateriaalista, kuten EPDM tai NBR. Istukka on liimattu venttiilin runkoon, ja kun kiekko sulkeutuu, se puristuu istukkaa vasten luoden tiiviin tiivistyksen. Istuinmateriaalin tulee olla yhteensopiva veden kemian ja käyttölämpötilan kanssa. Korkeammissa lämpötiloissa tai aggressiivisemmassa vedessä voidaan käyttää PTFE-istuinta. Alla olevassa taulukossa on yhteenveto läppäventtiileissämme käytetyistä tiivistystekniikoista.

Käytämme tehtaallamme vain hyvämaineisten toimittajien korkealaatuisia istuinmateriaaleja. Testaamme jokaisen venttiilin vuotojen varalta suurimmalla käyttöpaineella ennen toimitusta. Tarjoamme myös erilaisia ​​istuinmalleja, mukaan lukien liimatut istuimet ja vaihdettavat istuimet, jotka sopivat erilaisiin huoltotarpeisiin. Tavoitteemme on tarjota läppäventtiili, joka takaa luotettavan, kuplatiivisen sulkeutumisen koko käyttöiän ajan.

5. Miten läppäventtiili verrataan luisti- ja palloventtiileihin?

Kun valitset venttiiliä pumppuasemasovellukseen, insinööreillä on useita vaihtoehtoja, mukaan lukien luistiventtiilit, palloventtiilit ja läppäventtiilit. Jokaisella tyypillä on omat vahvuutensa ja heikkoutensa, ja valinta riippuu sovelluksen erityisvaatimuksista. Alla olevassa taulukossa verrataan näiden venttiilityyppien tärkeimpiä ominaisuuksia.

Kuten taulukosta näkyy, Butterfly Valve tarjoaa parhaan yhdistelmän kompaktisuudesta, keveydestä, alhaisesta vääntömomentista ja kustannustehokkuudesta pumppuasemasovelluksiin. Vaikka luistiventtiilin painehäviö on pienempi täysin auki, Butterfly Venttiilin painehäviö on hyväksyttävä useimmissa pumppuasemasovelluksissa, varsinkin kun venttiili on oikean kokoinen. Palloventtiili tarjoaa erinomaisen tiivistyksen, mutta on kalliimpi ja isompi kuin Butterfly Valve. Dafugui Pipe Valve Co., Ltd.:llä meillä on laaja kokemus läppäventtiilien toimittamisesta pumppuasemille ja voimme tarjota teknistä tukea auttaaksemme sinua valitsemaan oikean venttiilin sovellukseesi.

6. Mitkä ovat pumppuaseman läppäventtiilien tärkeimmät tekniset tiedot?

Pumppuasovelluksissa käytettävän läppäventtiilin tärkeimmät tekniset tiedot sisältävät koon, paineen, rungon materiaalin, levymateriaalin, akselin materiaalin, istukkamateriaalin, päädyn liitännän ja käyttötyypin. Alla oleva taulukko sisältää yhteenvedon läppäventtiiliemme tyypillisistä teknisistä tiedoista.

Valmistamme tehtaallamme läppäventtiilejä näiden ja muiden vaatimusten täyttämiseksi. Voimme räätälöidä venttiilin vastaamaan erityisiä projektin vaatimuksia, mukaan lukien erikoismateriaalit, erityiset päätyliitokset ja erityiset käyttömekanismit. Suunnittelutiimimme voi auttaa valintaprosessissa ja antaa yksityiskohtaisia ​​teknisiä tietoja projektistasi.

7. Usein kysytyt kysymykset (FAQ)

Kysymys 1: Mitä eroa on kiekolla ja läppäventtiilillä?

Vastaus: kiekko Butterfly Valve on suunniteltu asennettavaksi kahden laipan väliin. Venttiiliä pitävät paikoillaan laippapultit, jotka kulkevat venttiilirungon läpi. Korvake Butterfly Valve -venttiilin rungossa on kierreliitokset, jotka mahdollistavat sen asentamisen putken päähän ilman alavirtalaippaa. Korvakerakenne on hyödyllinen umpikujassa ja kunnossapidossa, jossa venttiilin toinen puoli on irrotettava. Dafugui Pipe Valve Co., Ltd.:ssä valmistamme sekä kiekko- että ulokkeisia butterflyventtiilejä.

Kysymys 2: Voidaanko läppäventtiiliä käyttää virtauksen ohjaamiseen vai vain eristämiseen?

Vastaus: Läppäventtiiliä voidaan käyttää sekä eristämiseen että virtauksen ohjaukseen. Koska kiekko pyörii virtausreitin läpi, se voidaan sijoittaa välikulmiin virtausnopeuden säätämiseksi. Tarkkaa virtauksen säätöä varten voidaan kuitenkin tarvita erityisesti suunniteltu ohjausläppäventtiili, jossa on karakterisoitu kiekko. Yksinkertaisiin kuristussovelluksiin tavallinen läppäventtiili riittää usein. Suunnittelijatiimimme voi neuvoa parhaan venttiilin erityisiin virtauksensäätövaatimuksiisi.

Kysymys 3: Kuinka valitsen oikean istuinmateriaalin pumppuasemaani?

Vastaus: Istuimen materiaali riippuu veden kemiasta, käyttölämpötilasta ja vaaditusta käyttöiästä. EPDM on vakiovalinta juomavedelle ja jätevedelle, koska se kestää vettä, höyryä ja mietoja kemikaaleja ja sillä on laaja lämpötila-alue. NBR:ää käytetään, kun vesi saattaa sisältää öljyä tai polttoainetta. PTFE:tä käytetään korkean lämpötilan veteen tai aggressiivisiin kemikaaleihin. Vitonia käytetään vaativimpiin kemikaaleihin ja lämpötilaolosuhteisiin. Tekninen tiimimme voi auttaa sinua valitsemaan oikean istuinmateriaalin sovellukseesi.

Kysymys 4: Kuinka usein läppäventtiiliä tulee huoltaa?

Vastaus: Huoltoväli riippuu sovelluksesta ja käyttöolosuhteista. Pumppuasemaventtiileille suosittelemme silmämääräistä tarkastusta neljännesvuosittain, toimintatarkastusta puolivuosittain ja täydellistä huoltoa 3-5 vuoden välein tai tietyn jaksomäärän jälkeen. Tarkastukseen tulee sisältyä vuotojen tarkastus, käyttömomentin tarkistaminen ja istuimen kulumisen tarkastus. Säännöllinen huolto takaa luotettavan suorituskyvyn ja pitkän käyttöiän.

Kysymys 5: Voidaanko läppäventtiili automatisoida?

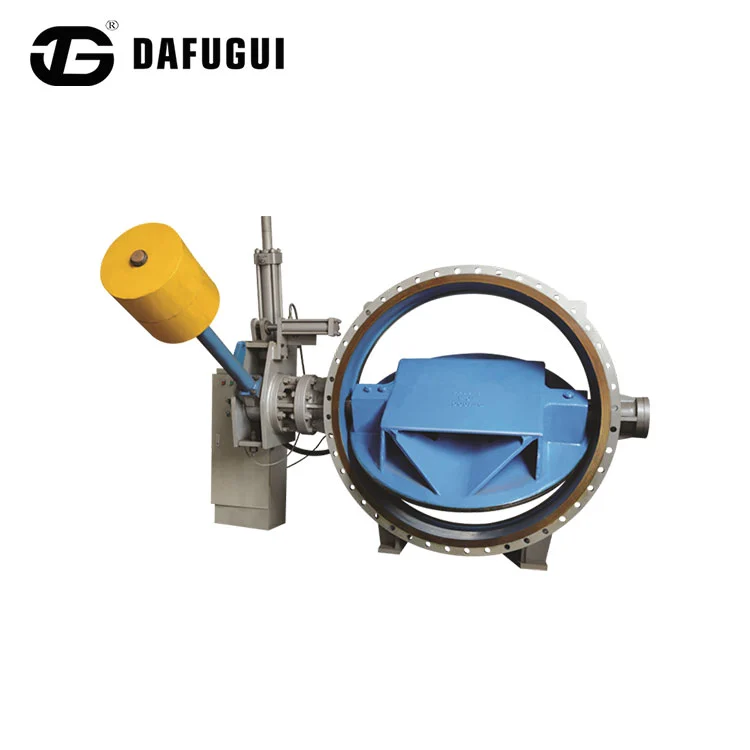

Vastaus: Kyllä, Butterfly Valve voidaan automatisoida sähköisellä tai pneumaattisella toimilaitteella. Sähkötoimilaitteita käytetään yleisesti pumppuasemilla kauko-ohjaukseen ja integrointiin laitoksen SCADA-järjestelmään. Pneumaattisia toimilaitteita käytetään siellä, missä paineilmaa on saatavilla ja vaaditaan nopeaa toimintaa. Tehtaallamme tarjoamme valikoiman toimilaitteita ja voimme toimittaa täydelliset venttiilikokoonpanot toimilaitteen ollessa asennettuna ja testattu.

8. Johtopäätös

Vesisuunnittelijat suosivat läppäventtiilejä pumppuasemasovelluksissa, koska ne tarjoavat ainutlaatuisen yhdistelmän etuja: kompakti rakenne, kevyt rakenne, alhainen käyttömomentti, kuplantiivis tiivistys ja kustannustehokkuus. Nämä edut merkitsevät pienempiä venttiilikäyntejä, alhaisempia rakennuskustannuksia, helpompaa käyttöä ja luotettavaa suorituskykyä. Dafugui Pipe Valve Co., Ltd:n tehtaallamme on asiantuntemus ja laitteet valmistaa läppäventtiilejä, jotka täyttävät pumppuasemasovellusten vaativimmatkin vaatimukset. Käytämme korkealaatuisia materiaaleja, tarkkoja valmistusprosesseja ja tiukkaa testausta varmistaaksemme, että jokainen valmistamamme venttiili tarjoaa luotettavan suorituskyvyn ja pitkän käyttöiän.

Olitpa suunnittelemassa uutta pumppuasemaa, päivittämässä olemassa olevaa laitosta tai huoltamassa teollisuuden vesijärjestelmää, kutsumme sinut ottamaan yhteyttä tekniseen tiimiimme keskustellaksesi tarpeistasi. Voimme tarjota yksityiskohtaisia ​​tuotespesifikaatioita, materiaalivalintaapua ja sovellustukea. Sitoutumisemme laatuun ja asiakastyytyväisyyteen on tehnyt meistä luotetun kumppanin vesiinfrastruktuuriprojekteissa ympäri maailmaa.

Ota yhteyttä Dafugui Pipe Valve Co., Ltd.:hen tänäänkeskustellaksesi Butterfly Valve -vaatimuksistasi ja selvittääksesi, kuinka venttiilimme voivat parantaa pumppuasemasi tehokkuutta ja luotettavuutta.
