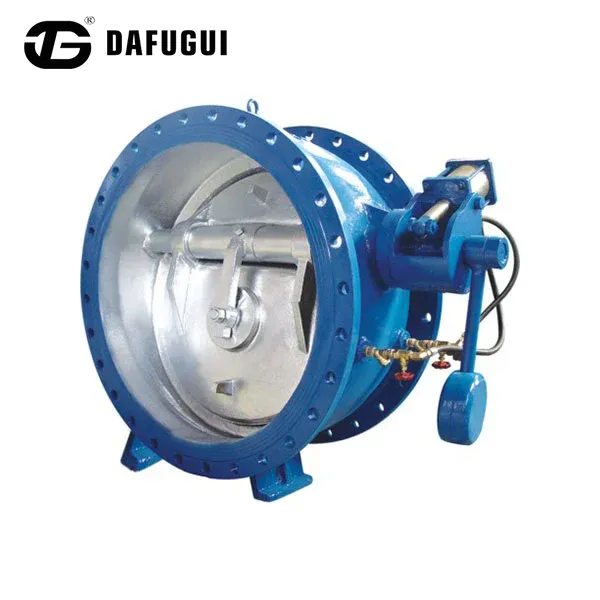

Butterfly Puskurin takaiskuventtiili hydraulisella vaimennussylinterillä

Suoraan kiinalaisen valmistajan Dafuguin toimittama Butterfly Buffer -takaiskuventtiili hydraulisella vaimennussylinterillä tarjoaa luotettavan paluuvirtauksen hallinnan raskaille kunnallisille ja teollisille putkille. Se toimii saumattomasti DN50–DN1400-kooissa, ja se käyttää kaksivaiheista hydraulista puskurointia painepiikkien hallitsemiseksi järjestelmän tehokkuudesta tinkimättä.

Valmistettu pallografiittivaluraudasta, valuteräksestä tai ruostumattomasta teräksestä valmistettujen runkovaihtoehtojen kanssa, venttiili soveltuu vedensiirtoputkiin, viemärijärjestelmiin, jäähdytysveden kiertoverkkoihin ja teollisuuden nestesovelluksiin. Dafugui tarjoaa räätälöidyn hydraulisen säädön putkilinjan paineen, pumpun ominaisuuksien ja käyttövaatimusten perusteella.

Hydraulisen puskurin ohjauksen toimintaperiaate

Kaksivaiheinen sulkemissuunnittelu

Kun perhospuskurin takaiskuventtiili hydraulisella vaimennussylinterillä pysähtyy tai virtaussuunta muuttuu, venttiililevy alkaa sulkeutua automaattisesti vastavirtausvoimalla.

Ensimmäisen vaiheen aikana noin 70–80 % kiekon liikkeestä valmistuu nopeasti liiallisen vastavirtauksen estämiseksi.

Toisessa vaiheessa ulkoinen hydraulinen vaimennussylinteri ohjaa lopullista sulkemisliikettä, jolloin kiekko pääsee vähitellen lähestymään venttiilin istukkaa.

Hydraulisylinterin vaimennusmekanismi

Hydraulisylinteri toimii säädellyllä öljynvaihdolla. Kun venttiilin akseli pyörii kohti sulkemisasentoa, männän liike pakottaa hydrauliöljyn säädettävän kuristuskanavan läpi.

Tämä luo säädettävän vastuksen, hidastaa lopullista sulkemisnopeutta ja auttaa vähentämään paineen vaihteluita putkistojärjestelmän sisällä.

Water Hammer Reduction Performance

Ohjaamalla lopullista sulkemisvaihetta hydraulinen vaimennusmekanismi auttaa minimoimaan äkilliset virtauskatkot ja vähentämään vaurioittavien painepiikkien riskiä pitkän matkan putkissa.

Suunnittelustandardit ja vaatimustenmukaisuus

Tärkeimmät ominaisuudet

Säädettävä hydraulinen sulkemissäädin

Sivulle asennetun hydraulisylinterin avulla insinöörit voivat säätää sulkemisnopeutta putkilinjan pituuden, pumpun sammutusominaisuuksien ja käyttöpaineen mukaan.

Tämä tekee venttiilistä sopivan erilaisiin vesihuoltoverkkoihin ja teollisuuden nestejärjestelmiin, jotka vaativat räätälöityä sulkemiskykyä.

Non-Slam-takaisinvirtaussuoja

Hallittu sulkemismekanismi vähentää äkillistä kiekkoiskua venttiilin istukkaa vasten, mikä auttaa pidentämään käyttöikää ja ylläpitämään vakaata putkilinjan toimintaa.

Kestävä läppäventtiilirakenne

Perhoslevyrakenne tarjoaa kompaktit mitat, pienemmät asennustilavaatimukset ja luotettavan toiminnan suurihalkaisijaisissa putkistojärjestelmissä.

Useita materiaalivaihtoehtoja

Dafugui toimittaa erilaisia ​​runko- ja sisäosien materiaaleja käyttöolosuhteiden mukaan:

• Pallorauta GGG40/GGG50 yleisiin vesisovelluksiin
• Valetusta teräksestä valmistettu WCB korkeapaineisiin teollisuusjärjestelmiin
• Ruostumaton teräs CF8/CF8M syövyttäviin materiaaliympäristöihin

Laadunvalvonta ja testaus

Jokainen DafuguiButterfly Puskurin takaiskuventtiilikäy läpi tarkastusmenettelyt ennen lähetystä:

Hydrostaattinen kuoritesti

Venttiilirungot testataan hydraulisessa paineessa API 598 -vaatimusten mukaisesti rakenteellisen lujuuden ja paineenkestävyyden varmistamiseksi.

Istuimen vuototesti

Kaksisuuntaiset tiivistystestit suoritetaan venttiilin tiiviyden varmistamiseksi ja ei-toivotun takaisinvirtauksen estämiseksi.

Mittatarkastus

Kriittiset komponentit, kuten venttiilin akselit, kiekkojen tiivistyspinnat ja laipan mitat, tarkastetaan tarkkuusmittauslaitteistolla.

Pinnoitteen tarkastus

Sisäinen ja ulkoinen epoksipinnoitteen paksuus mitataan korroosiosuojauksen varmistamiseksi.

Teolliset sovellukset

Kunnalliset vesihuoltojärjestelmät

Pumppuasemien jälkeen ja siirtoputkien varrelle asennettu venttiili auttaa ohjaamaan vastavirtausta ja vähentämään paineen vaihteluita pumpun sammuttamisen aikana.

Jäteveden käsittely- ja siirtoputket

Soveltuu jätevesijärjestelmiin, joissa vaaditaan luotettavaa takaisinvirtauksen estoa ja korroosionkestävää suojausta.

Voimalaitosten jäähdytysvesijärjestelmät

Käytetään jäähdytysvesikiertoisissa putkissa pumppujen suojaamiseen ja vakaan virtaussuunnan ylläpitämiseen.

Teollisuuden prosessiputkistot

Soveltuu teollisuusveteen, puhdistettuun jäteveteen ja muihin ei-aggressiivisiin nestejärjestelmiin, jotka edellyttävät hallittua venttiilin sulkemista.

Dafugui-valmistuksen edut

Tarkkuustyöstökyky

Dafugui käyttää CNC-työstölaitteita venttiilirunkojen, akselien, kiekkojen ja tiivistyskomponenttien käsittelyyn säilyttäen mittojen tarkkuuden ja kokoonpanon yhtenäisyyden.

Räätälöity hydraulinen säätö

Hydraulisylinterin parametrit voidaan konfiguroida seuraavasti:

• Putkilinjan pituus
• Pumpun kapasiteetti
• Staattinen paine
• Virtausnopeus
• Vaadittu sulkemisaika

Integroitu valmistus ja laadunvalvonta

Venttiilien valua, koneistusta, kokoonpanotarkastusta, painetestausta ja pinnoitteen tarkastusta ohjataan integroidun valmistusprosessin kautta.

Tekniset tiedot

Usein kysytyt kysymykset

Miten hydraulinen vaimennussylinteri parantaa läppätakaventtiiliä?

Hydraulisella vaimennussylinterillä varustettu Butterfly Buffer -takaiskuventtiili ohjaa venttiililevyn lopullista sulkemisnopeutta. Perinteisiin mekaanisiin sulkemismenetelmiin verrattuna se tarjoaa säädettävän vastuksen viimeisen iskun aikana, mikä auttaa vähentämään nopean venttiilin sulkemisen aiheuttamia äkillisiä paineen muutoksia.

Voiko hydraulista sulkemisnopeutta säätää asennuksen jälkeen?

Kyllä. Hydraulijärjestelmä voidaan varustaa säädettävillä kuristuskomponenteilla, jolloin huoltohenkilöstö voi muokata sulkemisominaisuuksia putkilinjan todellisten käyttöolosuhteiden mukaan.

Mitä materiaaleja on saatavilla syövyttäviin sovelluksiin?

Dafugui tarjoaa ruostumattomasta teräksestä valmistettuja CF8/CF8M-komponentteja ja korroosionkestäviä pinnoitusvaihtoehtoja sovelluksiin, jotka koskevat jätevettä, teollisuusnesteitä tai tehostettua korroosiosuojaa vaativia ympäristöjä.

Mitä tarkastusasiakirjoja on saatavilla vientitilauksia varten?

Dafugui voi tarjota tarkastuspöytäkirjoja, painetestausraportteja, materiaalidokumentaatiota ja kolmannen osapuolen tarkastustukea asiakkaan projektivaatimusten mukaisesti.
