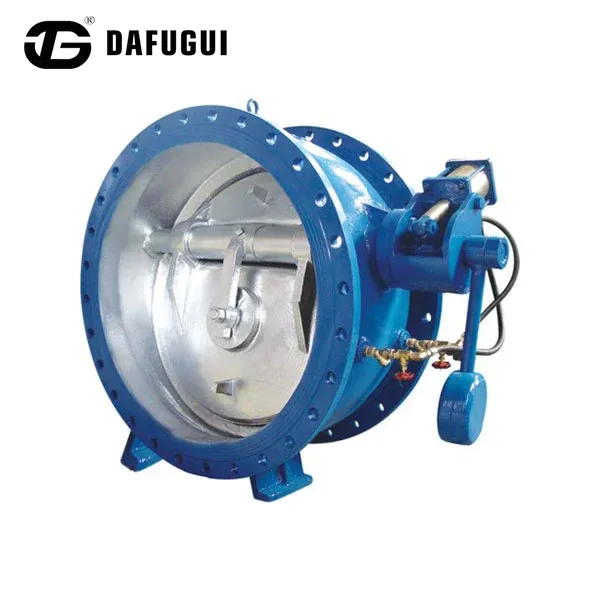

Kaksilevyinen läppätakkausventtiili hydraulisella puskurijärjestelmällä

Osta Dual Plate Butterfly -takaiskuventtiili hydraulisella puskurijärjestelmällä suoraan kiinalaiselta valmistajalta Dafuguilta putkiston tehokkuuden parantamiseksi. Yhdistämällä kompaktin kiekon jalanjäljen sisäiseen hydrauliseen vaimennusmekanismiin, tämä vankka venttiili hallitsee linjavärähtelyä 1,0–2,5 MPa:n sähköverkoissa ja vähentää samalla asennuksen painoa.

Rakennesuunnittelu ja käyttöedut

Kompakti kiekkotyyppinen rakenne

Kaksilevyinen läppätakaiskuventtiili ja hydraulinen puskurijärjestelmän runkorakenne mahdollistaa asennuksen putkilinjojen laippojen väliin, mikä lyhentää asennuksen kokonaispituutta perinteisiin kääntöventtiileihin verrattuna.

Edut sisältävät:

Pienempi asennustilan tarve

Pienempi venttiilin paino halkaisijaltaan suuriin putkiin

Helpompi huolto kompakteissa laiteasetteluissa

Soveltuu pumppualustalle ja modulaarisille järjestelmille

Kaksilevyinen virtaussäätörakenne

Venttiili käyttää kahta itsenäistä puolipyöreää levyä, jotka on yhdistetty keskisarana-akselin kautta.

Normaalin virtauksen aikana:

Nesteen paine työntää levyt auki.

Jaetun levyn rakenne tarjoaa tasapainoisen virtausreitin.

Levyn alempi liike auttaa vähentämään avautumisvastusta.

Vastavirtauksen aikana:

Jouset auttavat nopeaa alkusulkemista.

Hydraulinen puskurijärjestelmä ohjaa istuimen lopullista liikettä.

Hallittu sulkeminen auttaa vähentämään äkillisen sammutuksen aiheuttamia paineenvaihteluita.

Standardit ja suunnittelun noudattaminen

Materiaalin valintaopas käyttöolosuhteisiin

Dafugui-tuotemerkin etu: sertifioinnit ja laadunvarmistus

• Kolminkertainen ISO-akkreditointi:Dafugui toimii sertifioitujen ISO 9001 (laadunhallinta), ISO 14001 (ympäristö) ja ISO 45001 (työturvallisuus) -kehysten alaisena varmistaakseen yhtenäisen valmistuslaadun.

• Maailmanlaajuisten markkinoiden vaatimustenmukaisuus:Tuotteilla on eurooppalainen CE-sertifikaatti vapaaseen liikkeeseen EU:n teollisuusmarkkinoilla ja ne täyttävät tiukat API-standardit kansainvälisille öljy- ja kaasunesteiden ohjausjärjestelmille.

• 100 % tehdasjäljitettävyys:Jokaisessa hydraulisella puskurijärjestelmällä varustetussa kaksoislevyläppäiskuventtiilissä on kovaleimatut lämpönumerot ja materiaalin tunnistekoodit, jotka on linkitetty täydellisiin EN 10204 3.1 -materiaalitestiraportteihin (MTR).

Laaduntarkastuspöytäkirjat

• Hydrostaattinen kuoritesti:Testattu 1,5-kertaisella käyttöpaineella rakenteellisen äänen todentamiseksi.

• Korkeapaineinen istuintesti:Testattu 1,1-kertaisella arvolla kuplanpitävän tiiviyden varmistamiseksi.

• Levyn kohdistuksen ja jousen kireyden tarkastus:Tarkastettu varmistaakseen tasapainoisen levyn sulkemisen ilman sitomista.

• Visuaaliset ja pintatarkastukset:Tarkastettu, että siinä ei ole hiekkareikiä, huokoisuutta tai työstöjätettä.

Tekniset tiedot

Usein kysytyt kysymykset

Voidaanko tämä kaksoislevyläppäiskuventtiili hydraulisella puskurijärjestelmällä asentaa pystysuoraan putkistoon?

Kyllä, se voidaan asentaa pystysuuntaisiin linjoihin ylöspäin suuntautuvalla virtauksella. Vääntöjouset helpottavat levyn alkusulkemista ennen virtauksen suunnan kääntämisen alkamista, mikä varmistaa nopean, iskemättömän sulkeutumisen.

Miksi kaksilevyistä rakennetta pidetään parempana kuin yhden levyventtiilin ahtaissa liukuissa?

Kaksoislevykokoonpano jakaa virtausalueen kahtia, mikä vähentää merkittävästi levyn kulkuetäisyyttä ja venttiilin painoa samalla kun mahdollistaa paljon lyhyemmän kasvotusten rungon profiilin.

Kuinka Dafugui testaa istuimen tiiviyden ennen tuotteiden lähettämistä tehtaalta?

Jokaiselle yksittäiselle venttiilille tehdään tehtaan hydrostaattinen runkotesti 1,5-kertaisella nimellispaineella ja kuplantiivis istukan tiivistystestit 1,1-kertaisella nimellispaineella ISO 5208 -standardien mukaisesti.
