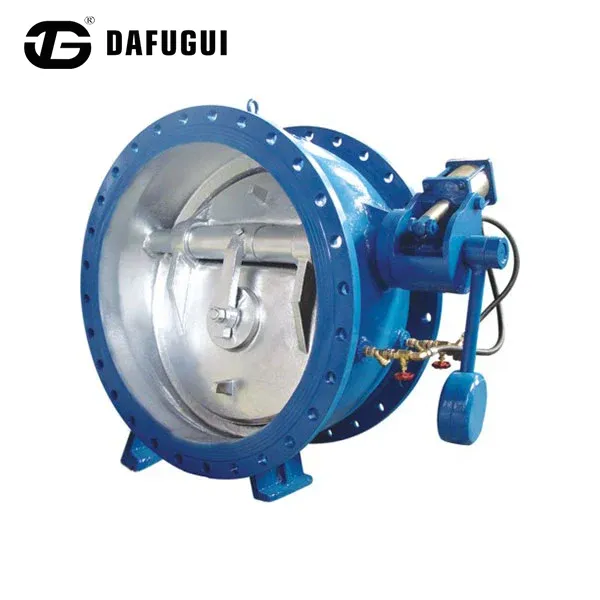

Vastapainoinen perhospuskurin takaiskuventtiili hitaasti sulkeutuvalla mekanismilla

Dafugui Counterweight Butterfly Buffer -takaiskuventtiili, jossa on hidas sulkemismekanismi, yhdistää painovoima-avusteisen sulkemisvoiman hydrauliseen puskurointitekniikkaan, jotta saavutetaan vakaa ei-slam-sulku ilman ulkoista virtalähdettä.

Kun pumpun toiminta pysähtyy odottamatta, vastapaino muodostaa alkuperäisen sulkemismomentin ajaakseen venttiililevyä kohti suljettua asentoa. Viimeisen sulkemisvaiheen aikana hydraulinen vaimennuslaite ohjaa kiekon liikenopeutta vähentäen äkillisiä virtauskatkoksia ja auttamalla minimoimaan vesivasaran vaikutuksia.

Dafuguin venttiilin tuotantolaitoksessa valmistettu venttiili tukee pallografiittivalurautaa, valuterästä ja ruostumatonta terästä materiaalikokoonpanoja erilaisiin putkistojen väliaineisiin ja käyttöolosuhteisiin.

Toimintaperiaate ja hitaan sulkemisen ohjaus

Painovoima-avusteinen vastapainon sulkeminen

Venttiilin akseliin on asennettu ulkoinen vastapainovarsi, joka tarjoaa jatkuvan sulkemismomentin painovoiman avulla. Toisin kuin sähköohjatut toimilaitteet, vastapainopuskurin takaiskuventtiili hitaasti sulkeutuvalla mekanismilla toimii automaattisesti sähkökatkon tai pumpun hätäpysäytyksen aikana.

Vastapainon asentoa voidaan säätää vipuvartta pitkin sulkemisominaisuuksien muokkaamiseksi putkilinjan paineen, virtausnopeuden ja asennusvaatimusten mukaan.

Hydraulinen vaimennus ohjattuun sulkemiseen

Alkusulkemisvaiheessa venttiililevy liikkuu nopeasti vastavirtausvoiman ja vastapainon vaikutuksesta.

Kun kiekko lähestyy istuma-asentoa, hydraulinen vaimennussylinteri ohjaa lopullista sulkemisnopeutta säätämällä öljyn virtausta sisäisen kuristusjärjestelmän läpi.

Tämä kaksivaiheinen sulkemisprosessi auttaa:

Vähennä venttiililevyn iskua istukkaa vasten

Minimoi paineenvaihtelut

Paranna tiivistekomponenttien käyttöikää

Vähennä tärinää suurissa putkistojärjestelmissä

Dafugui-brändin etu: kilpailuetua vertaisvertailuon verrattuna

• Teollisuusklusterin synergia:Dafugui sijaitsee Longwanin alueella Wenzhoussa – Kiinan Valve Cityssä – ja vain 3 km:n päässä Wenzhoun lentokentältä. Se hyötyy vertaansa vailla olevasta paikallisesta toimitusketjusta ja tehokkaista kansainvälisistä laivareiteistä.

• Integroitu 5 000 m²:n tuotantolaitos:Kotelon valutyöstö, CNC-viimeistely, automatisoitu hitsaus ja painetestaus saman katon alla mahdollistavat välikäsien lisäyksen eliminoimisen ja kilpailukykyisen suoran tehtaan hinnoittelun.

• Edistyksellinen koneinvestointi:Hyödyntämällä suuria muottien työstökeskuksia, erittäin tarkkoja CNC-sorveja ja automatisoituja hitsauslinjoja, Dafugui ylläpitää korkeampaa tuotantotarkkuutta ja lyhyempiä läpimenoaikoja kuin alueelliset kokoonpanotyöpajat.

Tekniset tiedot

Laaduntarkastus ja testaus

Jokainen Dafugui-vastapainopuskurin takaiskuventtiili, jossa on hitaasti sulkeutuva mekanismi, käy läpi tarkastusmenettelyt ennen lähettämistä:

Hydrostaattisen paineen testi

Venttiilirungot testataan hydrostaattisessa paineessa sovellettavien standardien mukaisesti paineenkestävyyden ja rakenteellisen eheyden varmistamiseksi.

Istuimen vuototesti

Tiivistyskyky tarkistetaan nimellispaineolosuhteissa luotettavan sulkutoiminnan varmistamiseksi.

Hydraulisen vaimennuksen suorituskykytesti

Sulkuisku- ja vaimennusominaisuudet tarkastetaan hitaasti sulkeutuvan mekanismin sujuvan toiminnan varmistamiseksi.

Mittatarkastus

Kriittiset komponentit, mukaan lukien:

Venttiilin akseli

Levyn asento

Laipan mitat

Vastapainon kytkentä

mitataan ennen lopullista kokoonpanoa.

Usein kysytyt kysymykset

Mitä tapahtuu, jos sähkökatkos pysäyttää pääpumput odottamatta?

Vastapainomekanismi putoaa automaattisesti painovoiman vaikutuksesta, kun eteenpäinvirtaus pysähtyy ja sulkeutuu välittömästi ilman ulkoista sähköä tai manuaalista toimenpiteitä.

Voidaanko hitaasti sulkeutuvalla mekanismilla varustettua vastapainopuskurin takaiskuventtiiliä käyttää käsittelemättömissä raakavesiputkissa?

Kyllä, kun se on varustettu epoksipinnoitetulla pallografiittiraudalla ja ruostumattomasta teräksestä valmistetulla akselilla, se käsittelee raa'an jokiveden ja huleveden, jotka sisältävät lieviä suspendoituneita kiintoaineita ilman tarttumista.

Miten Dafuguin hinnat ovat verrattuna eurooppalaisiin venttiilitoimittajiin?

Hyödyntämällä Wenzhoun kypsää teollista ekosysteemiä ja integroituja tehdastoimintoja Dafugui toimittaa CE- ja API-yhteensopivia venttiilipaketteja merkittävästi lyhennetyillä hankinnoilla ja kustannuspisteillä.
