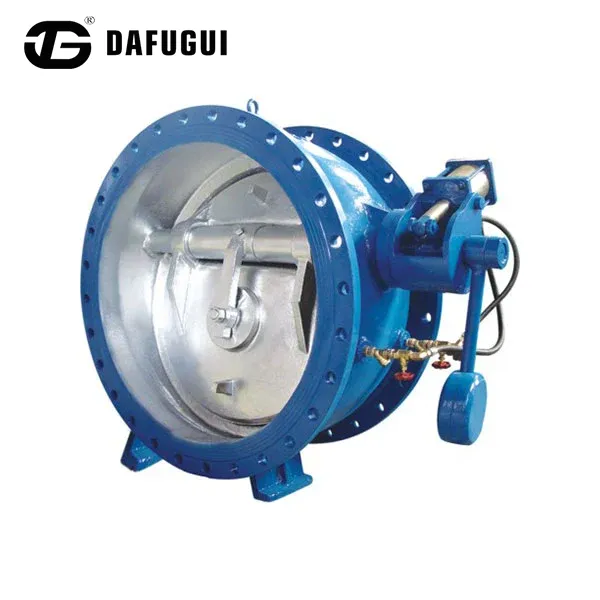

Heavy Duty iskuja vaimentava perhostyynyn takaiskuventtiili
  • Heavy Duty iskuja vaimentava perhostyynyn takaiskuventtiiliHeavy Duty iskuja vaimentava perhostyynyn takaiskuventtiili

Heavy Duty iskuja vaimentava perhostyynyn takaiskuventtiili

Kiinalaisen valmistajan Dafuguin toimittamat kestävät Heavy Duty iskuja vaimentavat Butterfly Cushion -takaiskuventtiililaitteet hallitsevat vakavia nesteiskuja teollisuusverkoissa. Tämä tehdassuora venttiili, jossa on vahvistettu pehmuste, varmistaa korkeapaineiset pumppauslinjat.
    Teollinen takaiskuventtiiliratkaisu

    Raskaaseen käyttöön tarkoitettu iskuja vaimentava perhostyynyn takaiskuventtiili teollisuusputkijärjestelmiin

    Dafugui Heavy Duty Iskunvaimennus Butterfly Cushion -takaiskuventtiili on suunniteltu vaativiin nesteensäätöympäristöihin, joissa toistuvat paineenvaihtelut ja suuri virtausnopeus vaativat tehostettua mekaanista suojausta.

    Verrattuna perinteisiin läppätakaventtiileihin, tämä malli sisältää vahvistetun venttiilirungon, erittäin lujan akselikokoonpanon ja pehmusterakenteen lähellä tiivistealuetta. Vastavirtausolosuhteissa pehmustemekanismi vaimentaa osan levyn sulkemisiskusta, mikä auttaa vähentämään venttiilikomponenttien ja liitettyjen putkistojärjestelmien mekaanista rasitusta.

    Venttiili tukee valuterästä, ruostumatonta terästä ja pallografiittivalurautaa käyttöpaineesta, nesteominaisuuksista ja korroosiovaatimuksista riippuen. Tutustu meidäntakaiskuventtiilien aluejateollisuusventtiilien luokat.

    Heavy Duty Shock Absorbing Butterfly Cushion Check Valve
    Rakenne ja toiminta

    Raskas rakenne ja iskunvaimennussuunnittelu

    01

    Vahvistettu venttiilirunkorakenne

    Heavy Duty iskuja vaimentava Butterfly Cushion -takaiskuventtiilin runko käyttää lisättyä seinämän paksuutta ja optimoitua valurakennetta parantaakseen vastustuskykyä:

    • Putkilinjan tärinä
    • Painepyöräily
    • Ulkoinen mekaaninen rasitus
    • Lämpölaajenemiskuormitukset

    Kriittiset kehon alueet voidaan tarkastaa mittavarmennuksella ja ainetta rikkomattomilla testeillä projektin vaatimusten mukaisesti.

    Iskunvaimennusjärjestelmä

    Tiivistysalueen taakse on asennettu vahvistettu pehmusterakenne, joka imee sulkeutuvan iskuenergian, kun kiekko lähestyy istuinkohtaa.

    Pehmustejärjestelmä auttaa:

    • Vähennä levyn istukan vaikutusta
    • Alempi tärinän välitys
    • Suojaa akseli ja tiivisteosat
    • Paranna toiminnan vakautta toistuvissa pyöräilyolosuhteissa

    Erittäin luja akseli- ja laakerikokoonpano

    Venttiilin akseli on valmistettu ruostumattomasta teräksestä, mukaan lukien 410, 304 tai 316 vaihtoehdot.

    Ylisuuret akselimitat yhdistettynä PTFE-vuorattuihin tai pronssisiin holkkeihin tarjoavat:

    • Tasainen levyn pyöriminen
    • Vähentynyt mekaaninen kuluminen
    • Parempi vastustuskyky paine-erokuormituksia vastaan

    Materiaalivaihtoehdot erilaisiin palveluolosuhteisiin

    Venttiili tukee valuterästä, ruostumatonta terästä ja pallografiittivalurautaa. Lopullisen materiaalin valinnan tulee perustua käyttöpaineeseen, nesteen ominaisuuksiin, korroosiovaatimuksiin ja projektin spesifikaatioon.

    Valintaviite

    Toimialan sovellusopas

    02
    Teollisuus Käyttökunto Suositeltu kokoonpano Hyöty
    Lämpövoimalaitos Jäähdytysveden kierto, painekierto WCB-runko + ruostumaton teräsverhoilu Parempi kestävyys toistuvassa käytössä
    Kemiallinen käsittely Syövyttävät teollisuusnesteet CF8M / CF3M ruostumaton teräs Parannettu korroosionkestävyys
    Kaivosten vedenpoisto Korkeavirtaus hankaava vesi Pallorautarunko + kulutusta kestävä verhoilu Vähentynyt eroosioriski
    Teollinen vesijärjestelmä Pumpun poistoputket Kestävä tyynyrakenne Vähentynyt hydraulinen vaikutus
    Butterfly Buffer Check Valve
    Tuotetiedot

    Tekniset tiedot

    03

    Seuraavat tekniset tiedot on toistettu toimitetuista tuotetiedoista. Varmista tekninen sanamuoto ja sovellettavat standardit projektitiimin kanssa ennen lopullista laitevalintaa.

    Nimellisteho 1,0-2,5 biljoonaa hex
    Nimellinen halkaisija 50-1400 mm
    Työlämpötila 0-80 °C
    Sovellettava palvelu Alkuperäinen vesi, lampivesi jne.
    rungon materiaalia Rungon materiaali: Saatavilla pallomuste rautaa, rautaa tai terästä
    Yhteysmenetelmä Laillinen yhteys
    Ansoun asema Suihanin poistoputki
    Dafugui tuki

    Dafugui-tuotemerkin etu: huoltopalvelu ja tekninen opastus

    Tekninen dokumentaatio ja huoltotuki ovat saatavilla, jotta asiakkaat voivat koordinoida asennusta, käyttöönottoa ja jatkuvaa huoltoa.

    Kattavat tekniset käsikirjat

    Jokainen Heavy Duty -iskuja vaimentava Butterfly Cushion -takaiskuventtiilitoimitus sisältää kattavat suunnittelupiirustukset, pulttien kiristysmomenttikaaviot ja puskureiden huoltooppaat.

    Etä- ja paikan päällä tapahtuva kohdistusneuvonta

    Suunnittelutiimimme tarjoaa video-asennustukea ja teknistä konsultointia auttaakseen asiakasprojektiryhmiä kenttäasennuksen ja käyttöönoton aikana.

    Nopeasti reagoiva varaosaluettelo

    Ylläpidämme varastoitua kriittisten sisäisten komponenttien, tiivisteiden ja akseleiden varastoa, mikä mahdollistaa nopean maailmanlaajuisen toimituksen asiakkaan seisokkien minimoimiseksi.

    Tuotekysymykset

    Usein kysytyt kysymykset

    Mitä huoltoa sisäinen iskuja vaimentava tyyny vaatii ajan myötä?

    Pehmustealue vaatii vain vähän rutiinihoitoa. Tyypillisesti riittää tiivisteiden ja akselitiivisteiden tarkastaminen laitoksen vuosihuollon aikana.

    Kestääkö tämä Heavy Duty -iskuja vaimentava perhostyynyn takaiskuventtiili korkean nopeuden nesteeroosiota?

    Kyllä, sisäinen virtausreitti on virtaviivaistettu turbulenssin minimoimiseksi, ja kriittiset tiivistysreunat voidaan peittää kovapintaisilla seoksilla, kuten Stellite, vaikeissa hankaavissa olosuhteissa.

    Kuinka nopeasti Dafuguin tekninen palvelutiimi vastaa kenttäkyselyihin?

    Myynnin jälkeinen suunnitteluryhmämme arvioi kenttäkyselyt ja tarjoaa teknisiä ohjeita tai diagnostista tukea 24 tunnin sisällä.

    Tutustu lisää

    Aiheeseen liittyvät venttiililuokat

    Projektikyselyt

    Keskustele perhostyynyn takaiskuventtiilin vaatimuksista

    Lähetä Dafuguille käyttöpaine, väliaine, lämpötila, nimellishalkaisija, materiaalitoiveesi ja projektivaatimukset. Tiimimme voi tarkistaa hakemuksen tiedot ja tarjota tuotetietoja valintaasi varten.

    Lähetä kysely
