Kuinka palkeen laajennusliitos suojaa putkistojärjestelmiä lämpölaajenemiselta, tärinältä ja mekaaniselta rasitukselta?

Petrokemian-, voima- ja metallurgialaitosten putkistot kohtaavat jatkuvasti lämpölaajenemista, supistumista, tärinää ja mekaanista muodonmuutosta. Ilman asianmukaista kompensointia nämä voimat voivat aiheuttaa vuotoja, väsymishalkeamia ja ennenaikaisia ​​laitevikoja. ThePaljeen laajennussaumaalkaenDafuguivaimentaa aksiaalisia, lateraalisia, kulma- ja yhdistettyjä siirtymiä ruostumattomasta teräksestä valmistettujen palkeiden elastisen muodonmuutoksen kautta. Lämpötila-alueella -235 °C - +450 °C ja paineenkesto jopa 32 MPa, tämä komponentti tarjoaa luotettavaa suorituskykyä vaativimmissa teollisuusympäristöissä. Tässä artikkelissa tarkastellaan sen toimintaperiaatetta, tärkeimpiä etuja, päätyyppejä, asennusohjeita ja valmistajan tukea, mikä tekee Dafuguista luotettavan toimittajan.

Liikuntasaumojen rooli teollisuusputkien turvallisuudessa

Jokaisen teollisuuden putkistojärjestelmän mitat muuttuvat lämpötilan vaihteluiden, laitteiden tärinän ja rakenteiden painumisen vuoksi. Jos näitä liikkeitä ei mukauteta, seurauksena oleva jännitys voi siirtyä ankkureihin, suuttimiin ja liitettyihin laitteisiin, mikä johtaa ennenaikaiseen vikaan. Paljeliitos toimii joustavana elementtinä, joka vaimentaa nämä liikkeet, suojaa koko järjestelmää ja pidentää sen käyttöikää.

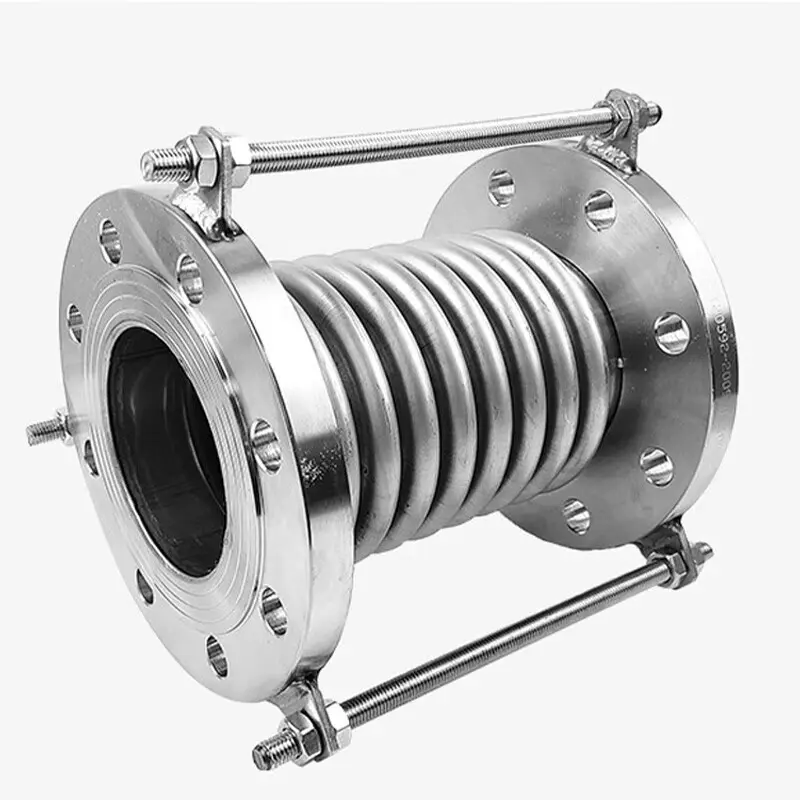

Dafugui, jonka kotipaikka on Wenzhou, Zhejiang, valmistaaPaljeen laajennusliitoksetjoissa yhdistyvät aallotettu ruostumattomasta teräksestä valmistettu palke päätyputkiin, laippoihin ja muihin lisävarusteisiin. Paljeen elastinen muodonmuutos muuttaa putkilinjan siirtymäjännityksen kontrolloiduksi liikkeeksi, mikä vähentää kiinteiden tukien kuormitusta ja estää vuodot kriittisissä liitoksissa. Tämä tekee paisuntaliitoksesta olennaisen osan jalostamoissa, voimalaitoksissa, kemiankäsittelylaitoksissa ja metallurgisissa toiminnoissa.

Toimintaperiaate ja toiminnallinen suunnittelu

Paljeliitoksen toimintaperiaate on yksinkertainen mutta erittäin tehokas. Kun putkilinja laajenee tai supistuu lämpötilan muutosten vuoksi, aallotettu palke puristuu tai ulottuu vastaavasti absorboimalla siirtymän siirtämättä jännitystä ympäröivään rakenteeseen. Sama mekanismi vaimentaa mekaanisen tärinän tai asennusvirheen aiheuttamat sivuttais- ja kulmaliikkeet.

Palje itsessään on ensisijainen työelementti, joka on valmistettu ruostumattomasta teräksestä korroosionkestävyyden ja kestävyyden vuoksi. Päätyputket ja laipat muodostavat liitoskohdat, kun taas sisäiset holkit ohjaavat virtausta ja suojaavat palkeita suoralta altistumiselta väliaineelle. Liitäntämenetelmiä ovat laipalliset ja hitsatut tyypit, jotka mahdollistavat liitoksen integroinnin monenlaisiin putkistokokoonpanoihin.

Siirtymän kompensoinnin lisäksi palkeen laajennusliitos tarjoaa myös paineenkestävyyden, tiivistyksen, lämpötilan kestävyyden, iskunkestävyyden, tärinänvaimennusta ja melunvaimennusta, joten se on monitoimikomponentti nykyaikaisissa putkistojärjestelmissä.

Tärkeimmät edut

Seuraavassa taulukossa on yhteenveto laitteen tärkeimmistä eduistaPaljeen laajennussaumaalkaenDafugui.

Päätyypit ja valintaohjeet

Paljepaisuntaliitokset luokitellaan ensisijaisesti kompensointitavan mukaan. Näiden tyyppien ymmärtäminen auttaa insinöörejä valitsemaan oikean komponentin jokaiseen sovellukseen:

• Aksiaalinen tyyppi– Vaimentaa ensisijaisesti aksiaalista siirtymää putkilinjan akselia pitkin, jota käytetään yleisesti suorissa ajoissa termisen kasvun alaisina.

• Lateraalinen tyyppi– Vaimentaa ensisijaisesti sivuttaissiirtymää kohtisuorassa putkilinjan akseliin nähden, sopii offset-putkijärjestelyihin.

• Kulmikas tyyppi– Vaimentaa ensisijaisesti kulmasiirtymää, jota käytetään usein pareittain suunnanmuutosten huomioon ottamiseksi.

• Painetasapainotetut tyypit– Suunniteltu minimoimaan sisäisen paineen aiheuttamat reaktiovoimat, mikä vähentää ankkurien ja tukien kuormitusta.

• Yhdistetyt kokoonpanot– Räätälöity käsittelemään useita siirtotiloja samanaikaisesti.

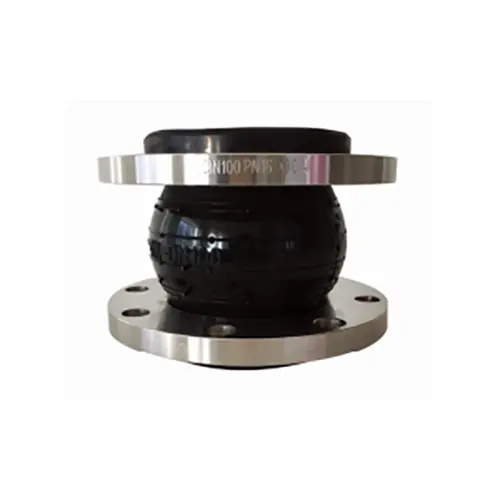

Liikuntasaumat jaetaan materiaalin mukaan metallisiin ja ei-metallisiin tyyppeihin.Dafuguitarjoaa tyyppisuosituksia kunkin putkiston siirtokuvioiden, käyttöpaineen, lämpötilan ja väliaineen perusteella.

Asennus parhaat käytännöt

Oikea asennus on ratkaisevan tärkeää sen varmistamiseksi, että liikuntasauma toimii suunnitellulla tavalla ja saavuttaa odotetun käyttöikänsä. Seuraavia ohjeita tulee noudattaa:

• Asennusta edeltävä tarkastus– Tarkista malli, tekniset tiedot ja putkilinjan kokoonpano varmistaaksesi, että ne ovat suunnitteluvaatimusten mukaisia.

• Suunnan vahvistus– Jos kompensaattori on sisäholkki, varmista, että holkin suunta on linjassa väliaineen virtaussuunnan kanssa.

• Ei pakkosäätöä– Älä käytä kompensaattorin muodonmuutosta putkilinjan asennuspoikkeamien korjaamiseen, sillä se vaikuttaa toimintaan ja käyttöikään.

• Suojaa palkeet– Estä hitsausroiskeet koskettamasta palkeen pintaa ja vältä mekaanisia vaurioita asennuksen aikana.

• Poista paikannuslaitteet– Poista kuljetuksessa käytetyt lisäasemointilaitteet, kun putkilinjan asennus on valmis.

• Hydrostaattinen testaus– Vahvista kiinteät putkituet putkilinjojen päissä, joihin painetestauksen aikana asennetaan kompensaattorit.

• Vapaa liikkuvuus– Varmista, että ulkoiset rakenteet eivät rajoita kaikkia liikkuvia osia.

Materiaalin valinta ja räätälöinti

Palkeen materiaalin valinta riippuu väliaineesta, lämpötilasta ja korroosio-olosuhteista. Yleisiä vaihtoehtoja ovat:

• Ruostumaton teräs 304– Soveltuu yleisiin olosuhteisiin, joissa on kohtalainen korroosionkestävyys.

• Ruostumaton teräs 316L– Tarjoaa paremman korroosionkestävyyden kemiallisiin ja meriympäristöihin.

• Ruostumaton teräs 321– Tarjoaa parannetun korkean lämpötilan kestävyyden höyryputkille.

Dafuguitarjoaa myös ei-standardista räätälöintiä, mukaan lukien erikoishalkaisijat, nikkelipohjaiset seokset ja erityiset paine- ja lämpötilavaatimukset. Asiakkaat voivat tarjota toimintaparametreja, ja tekninen tiimi kehittää räätälöidyn ratkaisun. Tämä joustavuus varmistaa, että liikuntasauma vastaa tarkasti kunkin asennuksen vaatimuksia, olipa kyse öljyn ja kaasun, kemian prosessin, vesihuollon tai raskaan teollisuuden infrastruktuurin osalta.

Usein kysytyt kysymykset

Kysymys 1: Mitä eroa on palkeen laajennusliitoksilla ja holkkiliikuntaliitoksilla?

V: Palkeen laajennussaumat vaimentavat siirtymän palkeen elastisen muodonmuutoksen kautta, mikä tarjoaa suuren kompensointikapasiteetin, hyvän tiivistyksen ja soveltuvuuden monisuuntaiseen siirtymiseen. Holkkiliikuntaliitokset vaimentavat aksiaalista siirtymää holkin liukumisen kautta, rakenteeltaan yksinkertaisempi mutta vaativat säännöllistä huoltoa. Paljetyyppejä käytetään yleisemmin yleisissä olosuhteissa.

Q2: Kuinka valitsen oikean palkeen materiaalin sovellukseeni?

V: Valinta riippuu väliaineesta ja lämpötilasta. SS304 sopii yleisiin olosuhteisiin; SS316L tarjoaa paremman korroosionkestävyyden kemiallisiin ja meriympäristöihin; SS321 tarjoaa parannetun suorituskyvyn korkeassa lämpötilassa höyrylinjoille. Dafugui voi suositella sopivaa laatua käyttöparametreidesi perusteella.

Kysymys 3: Tarvitseeko palkeen laajennusliitos säännöllistä huoltoa?

V: Kyllä. Ajoittainen tarkastus on suositeltavaa palkeen pinnan halkeamien, korroosion tai mekaanisten vaurioiden varalta. tarkistaa laippapulttien kireys; ja varmistaaksesi, että rajalaitteet on sijoitettu oikein. Jos havaitaan merkittäviä muodonmuutoksia tai vaurioita, laite on vaihdettava viipymättä.

Kysymys 4: Tukeeko Dafugui räätälöityjä laajennusliitoksia?

V: Kyllä. Epätyypillinen räätälöinti on saatavilla, mukaan lukien epästandardit halkaisijat, erikoismateriaalit ja erityiset paine- ja lämpötilavaatimukset. Anna käyttöparametrit räätälöityä ratkaisua varten.

Q5: Mitkä ovat normaalit toimitusajat ja maksuehdot?

V: Normaali toimitusaika on 15-30 päivää vakiotuotteille ja 35-45 päivää räätälöityille tuotteille. Maksuehtoihin sisältyvät T/T ja L/C, ja kauppaehdot ovat EXW, FOB ja CIF (Incoterms 2020).

Q6: Onko ilmaisia ​​näytteitä saatavilla?

V: Kyllä, ilmaisia ​​vakionäytteitä tarjotaan vakiokokoille ja yleisille materiaaleille, kuten SS304 ja SS316/316L. Näytemaksut ovat suuria kokoja tai erikoisseoksia. Vakiovaraosat toimitetaan asiakkaan vaatimusten mukaan.

Johtopäätös

ThePaljeen laajennussauma alkaenDafugui tarjoaa luotettavan lämpölaajenemisen, tärinän ja mekaanisen muodonmuutoksen kompensoinnin vaativissa putkistojärjestelmissä. Monisuuntaisen siirtymän absorption, laajan lämpötila-alueen, korkean paineen kapasiteetin ja joustavien liitäntävaihtoehtojen ansiosta se suojaa laitteita ja pidentää käyttöikää petrokemian, sähkön ja metallurgian sovelluksissa. Yli 15 vuoden valmistuskokemuksen, räätälöintimahdollisuuksien ja kattavan laatudokumentaation tukemana Dafugui tarjoaa luotettavan ratkaisun insinööreille ja hankintatiimeille. Jos haluat keskustella putkilinjavaatimuksistasi tai pyytää teknistä suositusta,ota yhteyttä Dafugui-tiimiin tänään– Olemme valmiita tukemaan projektiasi valinnasta toimitukseen.
