Miksi suolanpoistolaitoksen korkean suolaisuuden S32760 kierreputkilaipat toimivat erinomaisesti SWRO-suolavesi- ja kemikaalilinjoissa?

Korroosiohaaste meriveden käänteisosmoosijärjestelmissä

Meriveden käänteisosmoosilaitokset toimivat yhdessä maan vaativimmista nesteympäristöistä. Korkeat kloridipitoisuudet, kohonneet lämpötilat, liuennut happi ja jatkuva pumpun aiheuttama turbulenssi yhdessä hyökkäävät metallisten putkien osiin useista suunnista. SWRO-tiloissa suolaveden hylkyjen kokooja- ja kemikaalikäsittelylinjat ovat erityisen haavoittuvia, koska ne kuljettavat väkeviä suolaliuoksia ja käsittelykemikaalijäämiä korotetussa paineessa.

Tavalliset ruostumattomat teräkset, kuten 316L tai jopa 904L, voivat kärsiä pistesyöpymisestä, rakokorroosiosta ja jännityskorroosiohalkeilusta, kun ne altistuvat kuumalle, suolaiselle suolaliuokselle pitkiä aikoja. Yhden laippaliitoksen vikaantuminen voi johtaa odottamattomiin seisokkeihin, tuotteen katoamiseen ja kalliisiin korjauksiin. Tästä syystä spesifikaatioinsinöörit etsivät yhä enemmän superduplex-ruostumattomia teräksiä kriittisissä SWRO-putkiliitoksissa.

Kloridihyökkäys ja nopeuseroosio

Kloridi-ionit ovat ensisijainen paikallisen korroosion aiheuttaja merivesijärjestelmissä. Ne tunkeutuvat metallipintojen passiivisiin oksidikalvoihin ja aiheuttavat pistesyöpymistä heikoissa kohdissa, erityisesti rakoissa, joissa hapen uusiutuminen on rajoitettua. Kierreliitokset luovat luonnollisia rakoja kierteen tarttumisalueelle, mikä tekee materiaalin valinnasta erityisen tärkeää.

Samaan aikaan korkeapaineiset käänteisosmoosisyöttöpumput tuottavat turbulenttia virtausta, joka voi kuluttaa suojaavia pintakerroksia. Kemiallisen vaikutuksen ja mekaanisen kulumisen yhdistelmä nopeuttaa metallin häviämistä. Putkimateriaalin tulee siksi tarjota sekä korkea kloridinkestävyys että riittävä mekaaninen kovuus kestämään nopeuseroosiota.

UNS S32760 Super Duplex -teräksen materiaaliedut

UNS S32760, jota usein kutsutaan nimellä F55 tai 1.4501, on superduplex ruostumaton teräs, joka tasapainottaa austeniittista ja ferriittistä faasia korkean lujuuden ja poikkeuksellisen korroosionkestävyyden saavuttamiseksi. Sen kemia on erityisesti optimoitu kloridipitoisiin ympäristöihin, joten se on vahva ehdokas suolanpoistolaitosten putkistoihin.

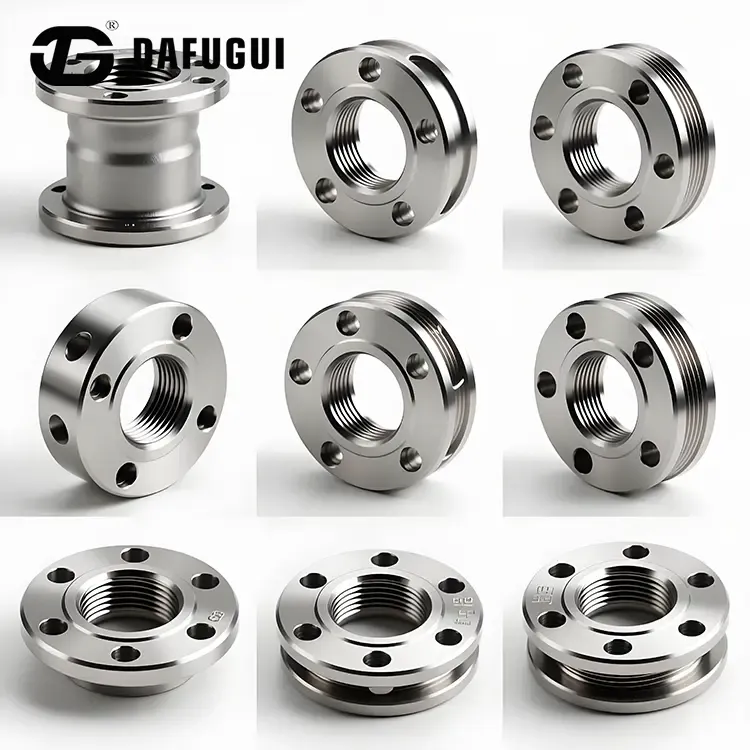

SWRO-tiloja vartenSuolanpoistolaitoksen korkea suolapitoisuus S32760 kierreputkilaipaton määritelty korkeapaineisille suolaveden hylkäysputkille ja kemikaalien käsittelylinjoille. Poistamalla lämpöhitsausvyöhykkeet, nämä kierrettävät F55-laipat säilyttävät tasaisen metalliseoksen eheyden käänteisosmoosialustaissa ja jakoputkijärjestelmissä.

Optimoitu kemia suolaveden käsittelyyn

UNS S32760:n seoskoostumus sisältää kromia 24-26 %, molybdeeniä 3-4 % ja typpeä 0,2-0,3 %. Kuparin 0,5-1,0 % ja volframin 0,5-1,0 % tarkoitukselliset lisäykset lisäävät entisestään kloridi-suolaveden kestävyyttä. Verrattuna tavallisiin 316L- tai 904L-laatuihin tämä kemia tarjoaa korkeamman pistesyöpymisvastuksen ekvivalenttiluvun ja paremman suorituskyvyn kuumassa merivesiympäristössä.

• Korkea kromi- ja molybdeenipitoisuus:Tukee vakaata passiivikalvoa kloridipitoisissa väliaineissa.
• Typen seostus:Parantaa piste- ja rakokorroosionkestävyyttä ja lisää samalla lujuutta.
• Kupari- ja volframilisäkkeet:Paranna suorituskykyä suolavedessä ja vähennä paikallisten hyökkäysten herkkyyttä.
• Tasapainoinen duplex-mikrorakenne:Tarjoaa korkean mekaanisen lujuuden ja hyvän sitkeyden.

Tasainen materiaalirakenne ilman hitsausvyöhykkeitä

Hitsatut liitokset tuovat lämpösyklejä, jotka voivat muuttaa superduplex-terästen mikrorakennetta ja luoda paikallisia vyöhykkeitä, joiden korroosionkestävyys on heikentynyt. Kierrelaipat välttävät tämän ongelman kokonaan. Koska liitos on mekaaninen, seosrakenne pysyy yhtenäisenä laipan rungon ja kierteen alueella. Tämä yhtenäisyys on keskeinen syy siihen, miksi kierteitettyjä S32760-laippoja suositaan käänteisosmoosialustaissa ja jakoputkijärjestelmissä, joissa luotettavuus on kriittinen.

Kierrelaipan suunnittelu ja mittastandardit

Kierreputkilaipat tarjoavat käytännöllisen tavan liittää laippaputket ilman hitsausta. Laipparungossa on kierrereikä, joka hyväksyy putken yhteensopivalla ulkokierteellä. Kun putki ruuvataan laippaan, kokoonpano muodostaa mekaanisen liitoksen, joka voidaan purkaa huoltoa tai järjestelmän uudelleenkonfigurointia varten.

TheSuolanpoistolaitoksen korkea suolapitoisuus S32760 kierreputkilaipatkäytä UNS S32760 super duplex -terästä rungon ja kierteen muotoon, jolloin sama korroosionkestävä metalliseos palvelee sekä laippaa että liitosputkea. Tämä välttää galvaanisen yhteensopivuuden ja yksinkertaistaa materiaalin jäljitettävyyttä koko putkistossa.

Yllä luetellut mittastandardit varmistavat, että laipat sopivat oikein suolanpoistolaitosten vakioputkistojen ja -laitteiden kanssa. Paineluokat luokasta 150# luokkiin 2500# kattavat SWRO:n syöttö-, suolaliuoshylsy- ja kemikaalien annostelulinjojen käyttöpaineet.

Kierretyypit ja tiivistysnäkökohdat

Kierreliitokset perustuvat ulko- ja naaraskierteiden väliseen kosketukseen painetiiviin liitoksen luomiseksi. NPT-kierteet käyttävät kartiomaista muotoa, joka puristaa kierteet niiden kiinnittyessä, kun taas BSPT-kierteet noudattavat samanlaista periaatetta ISO 7-1 -standardin mukaisesti. Metrisäikeitä on saatavana myös erityisiin projektivaatimuksiin. Asianmukainen kierteiden voitelu ja hallittu täydennysmomentti ovat välttämättömiä luotettavan tiivistyksen saavuttamiseksi vahingoittamatta kierteen kylkiä.

Suorituskyky korkean paineen suolaveden hylkäyspäättimissä

SWRO-tehtaiden suolaveden hylkimiskokoojat toimivat korkeassa paineessa ja sisältävät väkeviä suolaliuoksia, jotka voivat ylittää raa'an meriveden suolapitoisuuden. Putkiston on sisällettävä nämä nesteet ilman vuotoa, samalla kun ne kestävät sekä sisäistä korroosiota että ulkoisia ilmakehän iskuja rannikkoympäristöissä.

TheSuolanpoistolaitoksen korkea suolapitoisuus S32760 kierreputkilaipaton suunniteltu näihin käyttöolosuhteisiin. Super duplex -seos vastustaa kloridipiste- ja rakokorroosiota, kun taas taottu mikrorakenne tarjoaa mekaanista kovuutta, joka auttaa lieventämään pintaeroosiota turbulenttisessa virtauksessa. Kierteitetty rakenne eliminoi hitsauslämmön aiheuttamat vyöhykkeet, joista voi tulla suositeltuja korroosiokohteita.

Hydrostaattisen paineen testaus ja mittatarkastukset

Jokaiselle tuotantoerälle suoritetaan hydrostaattinen kuoritestaus 1,5-kertaisella nimellisarvolla. Tämä varmistaa mekaanisen suojauksen ja tunnistaa kaikki valmistusvirheet ennen lähettämistä. Mittojen yhteensopivuus tarkistetaan digitaalisilla koordinaattimittauskoneilla, ja kriittiset parametrit, kuten laipan paksuus, pultin reiän jakoympyrät ja kierteen nousu tarkastetaan sovellettavan standardin mukaisesti.

Rakeiden välinen korroosionkestävyys

Ruostumattomissa teräksissä voi esiintyä rakeiden välistä korroosiota, kun kromikarbidit saostuvat raerajoilla lämpökäsittelyn aikana. S32760-laipat on arvioitu ASTM A262 Practice E -standardin mukaisesti niiden kestävyyden varmistamiseksi rakeiden välistä kemiallista hyökkäystä vastaan. Tämä testi antaa lisää luottamusta pitkäaikaiseen käyttöön aggressiivisissa suolaliuosaineissa.

Parhaat asennuksen ja ylläpidon käytännöt

Oikea asennus pidentää kierteitettyjen superduplex-laippojen käyttöikää ja estää liitoksen vuodot. Seuraavat käytännöt koskevat useimpia SWRO-putkijärjestelmiä.

• Langan tarkastus:Tarkista sekä ulko- että ulkokierteet vaurioiden, roskien tai valmistusvirheiden varalta ennen kokoamista.
• Puhdista tiivistepinnat:Poista öljy, lika ja suolakuori kierteiltä ja laippapinnoilta.
• Yhteensopiva voiteluaine:Levitä super duplex ruostumattomalle teräkselle ja prosessiväliaineille sopivaa voiteluainetta.
• Hallittu meikki:Kiristä liitos suositellun momentin mukaan kierteiden liiallisen jännityksen välttämiseksi.
• Laipan kohdistus:Varmista, että liitoslaipat ovat yhdensuuntaiset ja pultinreiät kohdakkain ilman pakottamista.
• Vuototarkistus:Painetta järjestelmään vähitellen ja tarkasta kierreliitos itkemisen tai vuotamisen varalta.

AsennettaessaSuolanpoistolaitoksen korkea suolapitoisuus S32760 kierreputkilaipat, huoltotiimien tulee kirjata kunkin liitoksen asennusmomentti ja päivämäärä. Nämä tiedot tukevat myöhempää tarkastusta ja auttavat tunnistamaan liitännät, jotka saattavat vaatia uudelleen kiristämistä lämpökierron tai paineenvaihteluiden jälkeen.

Säännöllinen tarkastus ja kokoaminen

Kierreliitännät mahdollistavat suoran mekaanisen purkamisen määräaikaispuhdistusten tai kalvonvaihdon aikana. Toisin kuin hitsatut liitokset, ne voidaan irrottaa kierteistä ja koota uudelleen leikkaamatta putkikeloja. Tarkista asennuksen aikana kierteet naarmuuntumisen tai korroosion varalta ja vaihda vaurioituneet osat.

RutiinitarkastusSuolanpoistolaitoksen korkea suolapitoisuus S32760 kierreputkilaipatkeskittyy kierteen tilaan, laipan pinnan tilaan ja vuodon merkkeihin. Suolakerrostumat ulkopinnoille on poistettava, jotta estetään rakokorroosio kerrostuman alla. Jos havaitaan kuoppia tai halkeamia, vahingoittunut laippa on korvattava uudella komponentilla, joka on samaa metalliseosta.

Laadunvarmistus ja tehdastuotanto

ValmistajaDafugui, nämä laipat valmistetaan erityisissä asennus- ja laippapajoissa, jotka on varustettu erikoistuneilla kylmämuovaus- ja moniakselisilla CNC-koneilla. Tuotantolinjat pystyvät käsittelemään suuria toimitusmääriä kunnallisissa suolanpoistoprojekteissa säilyttäen samalla mittojen yhdenmukaisuuden suurissa lähetyksissä.

Laadunhallinta noudattaa ISO 9001- ja CE-standardeja. Standardin EN 10204 3.1 mukaiset materiaalitestitodistukset toimitetaan lämpönumeroilla, jotka on kovaleimattu laippavanteisiin, mikä takaa täydellisen jäljitettävyyden raaka-aineesta valmiiseen komponenttiin.

Erilliset liitos- ja laippalinjat

Tehtaalla on erilliset tuotantosolut kierrelaippoille ja vastaaville putkiliitoille. Tämän järjestelyn avulla valmistaja voi toimittaa täydellisiä putkistopaketteja, jotka sisältävät kulmakappaleita, teetä, supistuskappaleita ja venttiileitä superduplex-lejeeringeistä. Suolanpoistoalustan rakentajille yksi lähde useille komponenteille yksinkertaistaa hankintaa ja varmistaa materiaalien yhteensopivuuden koko putkistossa.

Toimitus- ja toimitustiedot

• Minimitilausmäärä:1 kpl, tukevat koelaitoksia ja järjestelmäkorjauksia.
• Normaali toimitusaika:15–30 päivää, ja lentorahtivaihtoehdot laitoksen kiireelliseen huoltoon.
• Kaupan ehdot:EXW, FOB ja CIF Incoterms 2020:n mukaan.
• Jäljitettävyyspaketti:EN 10204 3.1 materiaalitestitodistukset lämpönumeroilla.
