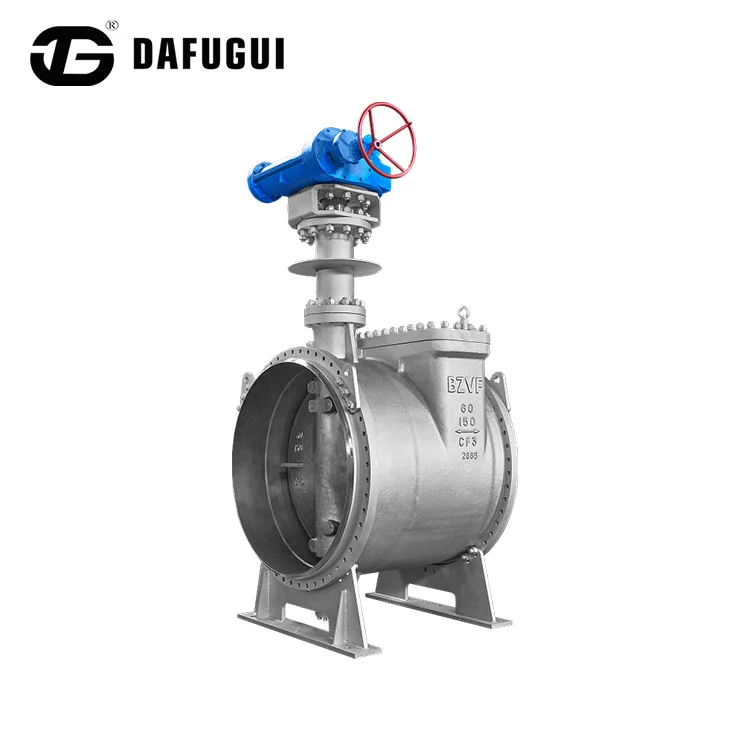

Matalan lämpötilan läppäventtiili

Dafugui Low Temperature Butterfly Venttiileissä on pehmeä tiiviste, perhosrakenne ja laippaliitäntä. Ne mahdollistavat kaksisuuntaisen virtauksen ja sopivat väliaineille, kuten mudalle ja pölylle. Tarjoamme tällä hetkellä täyden valikoiman kokoja ja halkaisijoita tarpeisiisi. Jos haluat lisätietoja tai räätälöidä läppäventtiilejä alhaisen lämpötilan ympäristöihin, ota meihin yhteyttä saadaksesi lisätietoja.

Tuoteparametrit

Tärkeimmät ominaisuudet

1. Kryogeenisen tiivistyksen takuu: Low Temperature Butterfly Valve -venttiilin päätiivistyspinta käyttää nikkelipohjaista metalliseoshitsausprosessia, joka kestää jopa -196 ℃ lämpötiloja. Kaksivaiheinen tiivistysrakenne, joka koostuu palkeesta ja grafiittikäämityksestä, takaa vuotonopeuden enintään 50 ppm. Venttiilivarren kaksoistiivistejärjestelmä yhdistettynä jousivahvisteiseen tiivistepesään täyttää tyhjiötason tiivistysvaatimukset. Kaikki venttiilin istukan komponentit on valmistettu matalassa lämpötilassa hehkutetusta ruostumattomasta teräksestä ja niille on tehty rakeiden välinen korroosiotesti kylmävirtauksen muodonmuutosriskin poistamiseksi.

2. Kryogeenisen haurastumisen eston suunnittelu: Matalalämpöisen perhoventtiilin venttiilirungolle tehdään kryogeeninen austenisointistabilointikäsittely, ja perhoslevy työstetään kryogeenisesti nestemäisellä typellä.

3. Sopeutuvuus laajaan lämpötila-alueeseen: Jatkettu venttiilin kansi muodostaa kylmää eristävän esteen, ja valinnaisella tyhjiövaipalla lämpöstabiilisuus voidaan säilyttää -100 ℃:ssa. Kiilamainen itsekiristyvä venttiilin istukkarakenne varmistaa, että tiivistyspaine pysyy yli 6,5 MPa lämpötilanvaihteluissakin, mikä parantaa järjestelmän luotettavuutta.

4. Tyypillisten käyttöolosuhteiden tarkastustietue: Soveltuu nestemäisen typen varastointi- ja kuljetusyksiköihin sekä eteenin kryogeenisiin erotusyksiköihin, ja se on osoittanut erinomaisen stabiilisuuden pitkäaikaisen teollisen tarkastuksen ansiosta. 5. Erityinen valmistusprosessi: Jokainen matalan lämpötilan läppäventtiili käy läpi 100 syvän kryogeenisen syklin testiä ennen tehtaalta lähtöä tasaisen suorituskyvyn varmistamiseksi.

Käyttöohjeet

1. Esijäähdytyskäsittely: Ennen kuin käytät Low Temperature Butterfly -venttiiliä, se on esijäähdytettävä gradienttimenetelmällä. Tyhjennä ensin ilma typellä ja jäähdytä käyttölämpötilaan alle 30°C/tuntinopeudella. Kryogeenisten väliaineiden suora lisääminen on ehdottomasti kielletty tiivistyspinnan kylmähalkeilun välttämiseksi.

2. Asennussuunnan ohjaus: Venttiilin rungossa olevan väliaineen virtaussuuntamerkinnän on oltava yhdenmukainen putkilinjan virtaussuunnan kanssa. Yksi-epäkeskisen rakenteen käänteinen asennus lisää vuotonopeutta 10 kertaa.

Huoltovaatimukset

1. Säännöllinen huolto

On suositeltavaa suorittaa pultin esijännitystarkastus 3 kuukauden välein, palkeen tiivistetesti 12 kuukauden välein ja täydellinen kryogeenisen syklin testi 2 vuoden välein.

2. Hätähuolto

Välitön sammutus vaaditaan seuraavissa tilanteissa:

* Huurretta kertyy venttiilin rungon pintaan yli 30 % pinta-alasta

* Toimilaitteen vikaviive ylittää 50 % vakioarvosta

* Täyteholkin vuotonopeus ylittää yhtäkkiä 1000 ppm
