Ohjattu hidas sulkemisnopeus perhospuskurin takaiskuventtiili
  • Ohjattu hidas sulkemisnopeus perhospuskurin takaiskuventtiiliOhjattu hidas sulkemisnopeus perhospuskurin takaiskuventtiili

Ohjattu hidas sulkemisnopeus perhospuskurin takaiskuventtiili

Osta kontrolloidut hitaasti sulkeutuvat Butterfly Buffer -takaiskuventtiiliyksiköt Kiinan tehtaalta Dafugui tarkkaa iskunvaimennusta varten. Säädettävän hydraulisen kaasun ansiosta tämä kestävä laipallinen venttiili varmistaa mukautetun virtauksen hallinnan monimutkaisissa pumppuasemissa
    Ohjattu hidas sulkemisnopeus Butterfly Puskurin takaiskuventtiilin valmistaja | Dafugui
    Dafugui Controlled Slow Closing Speed Butterfly Buffer Check Valve

    Hydraulisen vaimennuksen takaiskuventtiili

    Ohjattu hidas sulkemisnopeus perhospuskurin takaiskuventtiili

    Dafugui toimittaa ohjatun hitaasti sulkeutuvan Butterfly-puskurin takaiskuventtiilin kunnalliseen vedensiirtoon, teollisiin kiertojärjestelmiin ja pumppuasemille, joissa vaaditaan ohjattua venttiilin sulkemista.

    Läppäiskuventtiilirakenne on yhdistetty säädettävään hydrauliseen puskurijärjestelmään. Normaalin toiminnan aikana levy avautuu alhaisella virtausvastuksella. Kun käänteinen virtaus tapahtuu pumpun sammutuksen jälkeen, vaimennuslaite ohjaa viimeistä sulkemisvaihetta vähentääkseen kiekon iskuja ja vesivasaran vaikutuksia.

    Keskustele venttiilivaatimuksistasi

    Säädettävä hydraulinen vaimennussäädin

    Venttiili käyttää säädettävää hydraulista vaimennusyksikköä säätelemään kiekon sulkemisliikettä. Säädettävä neulaventtiili ohjaa öljyn virtausvastusta vaimennuskammion sisällä. Kaasuaukon muuttaminen muuttaa vaimennusvastusta, jolloin huoltoinsinöörit voivat asettaa hitaan sulkeutumisen nopeuden putkilinjan todellisten käyttöolosuhteiden mukaan.

    Muuttuva hydraulinen kaasuKaasun säätö muuttaa öljyn virtausvastusta vaimennuskammiossa ja mahdollistaa lopullisen sulkemisnopeuden säätämisen putkistojärjestelmää varten.
    Putkikohtainen säätöSulkuominaisuudet voidaan sovittaa pitkän matkan vedensiirtoputkistoon, korkeakorkeisiin pumppuasemiin, suurihalkaisijaisiin poistolinjoihin ja teollisuuden jäähdytysvesijärjestelmiin.

    Kaksivaiheinen sulkemisesitys

    Hallittu sulkemisjärjestys yhdistää nopean alkuliikkeen ja vaimennuksen loppuiskun. Tämä järjestely rajoittaa nesteen vastasuuntaista liikettä ja vähentää samalla iskua, joka voi syntyä levyn saavuttaessa istuimen.

    01 / Nopea sulkemisvaihe

    Käänteisen virtausvoiman alaisena kiekko liikkuu nopeasti suurimman osan sulkeutumiskulmastaan, mikä auttaa vähentämään nesteen vastakkaisen liikkeen määrää.

    02 / Ohjattu hidas sulkemisvaihe

    Kun kiekko lähestyy istukkaa, hydraulisylinteri lisää vastusta ja hidastaa loppuliikettä vähentääkseen mekaanista iskua venttiilin istukkaan.

    Hydraulisen puskurin suojaus

    Hydraulipuskuri imee osan levyn sulkemisenergiasta säädellyn öljynvaihdon kautta. Tämä auttaa vähentämään venttiililevyn iskuvoimaa, putkilinjan tärinää, paineen vaihtelua pumpun laukaisujen aikana ja mekaanista rasitusta liitettyihin putkistokomponentteihin.

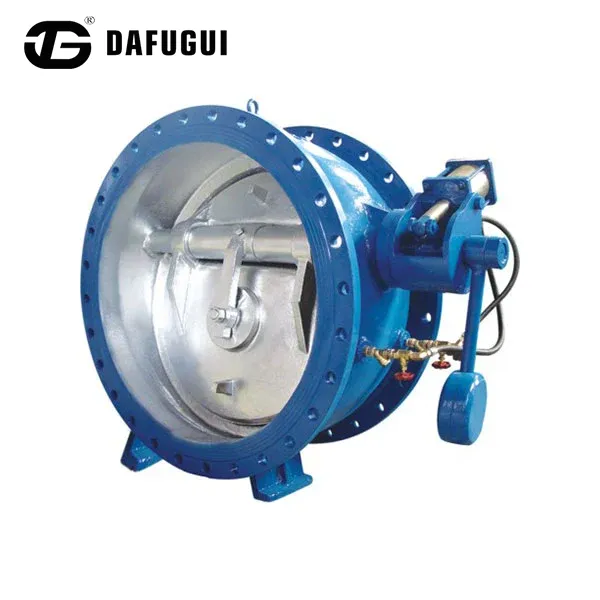

    Butterfly Buffer Check Valve with hydraulic buffer structure

    Tekniset tiedot

    Seuraavat konfigurointitiedot annetaan projektin arviointia varten. Lopulliset materiaalit, paineluokka ja mitat on vahvistettava putkilinjan suunnittelu- ja ostospesifikaatioiden mukaisesti.

    Tuotteen nimi Ohjattu hidas sulkemisnopeus perhospuskurin takaiskuventtiili
    Merkki Dafugui
    Kokoalue DN50–DN1400 (2"–56")
    Paineluokitus PN10, PN16, PN25 / luokka 150, luokka 300
    Rungon materiaali Pallorauta, valuteräs WCB, ruostumaton teräs 304/316
    Tiivistysmateriaali EPDM, NBR, Viton (valinnainen)
    Yhteystyyppi Laipallinen
    Käyttölämpötila 0°C - 80°C
    Hydraulinen ohjaus Säädettävä hydraulinen vaimennussylinteri
    Sovellettava media Vesi, käsitelty jätevesi, teollisuusprosessivesi

    Laaduntarkastus ja tehdastestaus

    Ennen toimitusta venttiili ja sen hydraulinen vaimennusyksikkö tarkastetaan tarkastusmenettelyillä, jotka kattavat paineenkestävyyden, komponenttien mitat, vaimennustoiminnan ja suojapinnoitteen laadun.

    Hydrostaattisen paineen testausVenttiilirungot testataan hydraulisessa paineessa sovellettavien standardien mukaisesti rakenteellisen lujuuden ja tiivistyskyvyn varmistamiseksi.
    Hydraulisylinterin toiminnan testausTarkastus kattaa männän tasaisen liikkeen, säädettävän kaasuvasteen ja sulkemisnopeuden johdonmukaisuuden.
    Mittojen tarkkuuden tarkastusTärkeimmät tarkistukset sisältävät akselin halkaisijan, kiekkojen kohdistuksen, istukan työstömitat ja laippaliitoksen mitat.
    Pinnoitteen laadun tarkastusSuojapinnoitteen paksuus ja pinnan laatu tarkastetaan korroosionkestävyyden tukemiseksi huollon aikana.

    Usein kysytyt kysymykset

    Miten säädettävä hydraulisylinteri ohjaa venttiilin sulkemisnopeutta?

    Venttiili ohjaa sulkemisnopeutta säätelemällä öljyn virtausta säädettävän kuristusventtiilin kautta. Kaasuaukon muuttaminen muuttaa vaimennusvastusta, jolloin insinöörit voivat säätää lopullista sulkemisvaihetta putkilinjan käyttöolosuhteiden mukaan.

    Miksi hidas sulkeminen on tärkeää suurissa vesiputkissa?

    Halkaisijaltaan suuret putkistot sisältävät merkittävää nestemäärää. Nopea venttiilin sulkeutuminen voi aiheuttaa paineaaltoja, jotka rasittavat putkia, liitoksia ja laitteita. Hallittu hidas sulkeminen auttaa vähentämään äkillisiä paineen muutoksia pumpun sammuttamisen aikana.

    Voiko Dafugui mukauttaa venttiiliä erilaisiin pumppuasemaolosuhteisiin?

    Dafugui voi säätää hydraulisia vaimennusominaisuuksia putkilinjan pituuden, virtausnopeuden, paineluokituksen ja projektin vaatimusten perusteella tarjotakseen sopivan venttiilikokoonpanon.

    Mitä tarkastuksia tehdään ennen lähetystä?

    Jokaiselle venttiilille suoritetaan painetestaus, mittatarkastus, hydraulinen vaimennustoiminto ja pinnoitteen laatutarkastus ennen toimitusta.

    Aiheeseen liittyvät venttiilituotteet ja -kategoriat

    Tutustu muihin vedensiirto- ja teollisuusputkijärjestelmien venttiilikokoonpanoihin.

    Pyydä putkiprojektisi teknisiä tietoja

    Jaa nimellishalkaisija, paineluokitus, putkilinjan väliaine, käyttölämpötila ja pumppuasemaolosuhteet Dafuguin kanssa. Venttiilin konfiguraatiota ja hydraulista vaimennusta koskevia vaatimuksia voidaan sitten tarkistaa hakemuksesi perusteella.
