Tuotteet

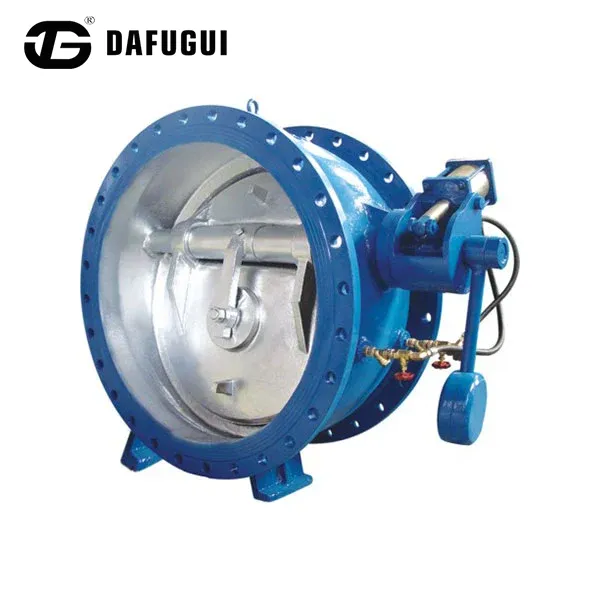

Non Slam Water Hammer Elimination Butterfly Puskurin takaiskuventtiili
  • Non Slam Water Hammer Elimination Butterfly Puskurin takaiskuventtiiliNon Slam Water Hammer Elimination Butterfly Puskurin takaiskuventtiili

Non Slam Water Hammer Elimination Butterfly Puskurin takaiskuventtiili

Dafuguin Non Slam Water Hammer Elimination Butterfly Buffer -takaiskuventtiili on suunniteltu estämään takaisinvirtausta pumppujärjestelmissä, joissa nopea sulkeminen voi aiheuttaa ohimeneviä paineen muutoksia. Sen puskuroitu sulkurakenne ohjaa lopullista levyn liikettä mekaanisten iskujen, tärinän ja käyttömelun vähentämiseksi. Venttiili soveltuu kunnalliseen vesihuoltoon, jäteveden siirtoon, voimalaitosten jäähdytysvesi- ja teollisuusvesiputkistoon.
    Takaiskuventtiilitekniikka

    Non Slam Water Hammer elimination Butterfly Puskurin takaiskuventtiili teollisuus- ja kunnallisiin putkistoprojekteihin

    Dafugui Non Slam Water Hammer Elimination Butterfly Buffer -takaiskuventtiili on suunniteltu tarjoamaan vakaa takaisinvirtauksen esto pumppujärjestelmissä, joissa nopea venttiilin sulkeutuminen voi aiheuttaa ohimeneviä paineen muutoksia.

    Perinteiset takaiskuventtiilit voivat tuottaa iskuvoimia, kun kiekko palaa nopeasti kiinni-asentoon pumpun pysäytyksen jälkeen. Tämä läppäpuskurin takaiskuventtiili käyttää kontrolloitua sulkurakennetta hidastaakseen lopullista levyn liikettä ennen istutusta, mikä vähentää mekaanista iskua levyn ja venttiilin istukan välillä.

    Suunnittelu soveltuu pitkän matkan vedensiirtoputkistoon, pumppuasemille, teollisuuden vesijärjestelmille ja sovelluksille, jotka vaativat vähäistä tärinää ja käyttömelua.

    Toimintamekanismi

    Kuinka Non-Slam Butterfly Buffer -takaiskuventtiili ohjaa sulkemisiskua

    Sulkemisprosessi on suunniteltu ohjatun perhoskiekon liikkeen ympärille. Normaalin toiminnan aikana eteenpäin suuntautuva nestepaine pitää perhoslevyn auki minimaalisella virtausvastuksella. Kun pumppu pysähtyy tai virtaussuunta muuttuu, kiekko alkaa palata istukkaa kohti vastavirtausvoiman vaikutuksesta.

    Ei-slamin sulkemisperiaate

    01. Levyn ensimmäinen liike

    Levy alkaa sulkeutua vastavirtausvoiman vaikutuksesta.

    02. Nopea ensimmäinen sulkeminen

    Ensimmäinen sulkemisliike tapahtuu nopeasti vastavirtauksen rajoittamiseksi.

    03. Ohjattu puskurointi

    Puskurointimekanismi ohjaa viimeistä sulkemisvaihetta.

    04. Asteittainen istuin

    Levy koskettaa istuinta vähitellen, mikä vähentää sulkemisiskua.

    Tämä kaksivaiheinen sulkemisprosessi auttaa vähentämään äkillisiä paineen muutoksia ja parantaa venttiilin toiminnan vakautta.

    Butterfly Buffer Check Valve closing structure
    Tekniset tiedot

    Butterfly-puskurin takaiskuventtiilin tekniset tiedot

    Seuraavat tekniset tiedot on toistettu toimitetusta tuotekuvauksesta. Varmista lopullinen konfiguraatio, yhteystiedot ja käyttöehdot projektin spesifikaatioiden mukaisesti ennen tilaamista.

    Nimellisteho 1,0-2,5 biljoonaa hex
    Nimellinen halkaisija 50-1400 mm
    Työlämpötila 0-80 °C
    Sovellettava palvelu Alkuperäinen vesi, lampivesi jne.
    Rungon materiaali Rungon materiaali: Saatavilla pallomuste rautaa, rautaa tai terästä
    Yhteysmenetelmä Laillinen yhteys
    Asennusasento Suihanin poistoputki
    Suorituskyky ja rakentaminen

    Tärkeimmät suunnitteluominaisuudet putkistojen suojaukseen

    Water Hammer Pressure Surge Control

    Vesivasara syntyy, kun virtaava neste muuttaa nopeutta nopeasti ja luo paineaaltoja putkilinjan sisään. Non Slam Butterfly -puskurin takaiskuventtiili auttaa hallitsemaan tätä tilaa seuraavilla tavoilla:

    • Vähentää nopeaa levyiskua sulkemisen aikana
    • Viimeisen istumaprosessin tasoitus
    • Vähentää putkistoihin ja laitteisiin välittyvää tärinää
    • Suojaa kytkettyjä osia, kuten laippoja, tiivisteitä ja paineinstrumentteja

    Todellinen painevaste riippuu putkilinjan pituudesta, nesteen nopeudesta, pumpun ominaisuuksista ja järjestelmän suunnittelusta.

    Hiljainen toiminta pumppuasemille

    Verrattuna tavanomaisiin takaiskuventtiileihin, jotka voivat aiheuttaa havaittavaa sulkemisiskuääntä, puskuroitu sulkurakenne tarjoaa pehmeämmän toiminnan.

    Se sopii:

    • Pumppuhuoneet sisätiloissa
    • Kaupunkien vesilaitokset
    • Asuinvesiinfrastruktuuri
    • Teollisuuslaitokset, jotka vaativat alhaisempaa toimintamelua

    Butterfly Disc -rakenne suuriin putkisovelluksiin

    Perhoskokoonpano tarjoaa:

    • Kompakti venttiilin mitat
    • Pienemmät asennustilantarve
    • Sopivat ratkaisut halkaisijaltaan suuriin putkiin
    • Vähentynyt ylläpidon monimutkaisuus

    Virtaviivainen virtauskanava auttaa ylläpitämään tehokkaan nesteen liikkeen normaaleissa käyttöolosuhteissa.

    Teollisuuden sovellukset

    Non-Slam Butterfly -puskurin takaiskuventtiilien sovellusalueet

    Venttiiliä voidaan harkita vedensiirto-, pumppaus- ja teollisuuskiertojärjestelmissä, joissa takaisinvirtauksen estäminen ja kontrolloitu sulkeminen ovat tärkeitä. Suositeltu materiaalikokoonpano tulee tarkistaa suhteessa todelliseen väliaineeseen ja käyttöolosuhteisiin.

    Teollisuus Käyttövaatimus Suositeltu kokoonpano
    Kunnallinen vesihuolto Pumpun pysäytyssuoja ja paineenvaihtelun hallinta Pallorautarunko + EPDM-istuin
    Jäteveden siirtojärjestelmä Takaisinvirtauksen esto korroosionkestävyydellä Pinnoitettu pallografiittivalurauta + korroosionkestävä verhoilu
    Voimalaitoksen jäähdytysvesi Jatkuva kiertotoiminta Valettu teräsrunko + SS316 komponentit
    Teollinen vesiputki Vakaa toiminta toistuvissa jaksoissa Räätälöidyt materiaalit ja tiivistysjärjestelmä
    Kunnalliset vesiverkot

    Vesijohtoihin ja pumpputiloihin, jotka vaativat takaisinvirtauksen eston pumpun sammutuksen aikana.

    Jäteveden siirto

    Jätevedensiirtojärjestelmiin, joissa rungon pinnoite ja sisämateriaalit on valittava kuljetettavan väliaineen mukaan.

    Voimalan jäähdytys

    Jäähdytysvesikiertojärjestelmiin, jotka toimivat jatkuvasti ja vaativat sopivia venttiilimateriaaleja.

    Teollisuuden vesijärjestelmät

    Teollisuuden putkistoprojekteihin, jotka edellyttävät sopivaa tiivistysjärjestelmää ja konfiguraatiota toistuvia käyttöjaksoja varten.

    Projektin valinta

    Oikean Butterfly-puskurin takaiskuventtiilin valitseminen

    Kun valitset Non Slam Water Hammer Elimination Butterfly Buffer -takaiskuventtiilin, insinöörien tulee arvioida putkilinjan parametrit, nesteolosuhteet ja asennusvaatimukset yhdessä. Nämä tiedot auttavat määrittämään, sopiiko venttiilikokoonpano käyttöjärjestelmään.

    Putkilinjan parametrit

    • Putken halkaisija
    • Virtausnopeus
    • Käyttöpaine
    • Pumpun kapasiteetti
    • Putkilinjan pituus

    Nesteolosuhteet

    • Puhdas vesi
    • Jätevesi
    • Jäähdytysvesi
    • Teollisuuden prosessivesi

    Asennusvaatimukset

    • Vaaka- tai pystyasennusolosuhteet
    • Huoltotilaa tarjolla
    • Vaadittu laippastandardi

    Dafugui voi tarjota konfigurointisuosituksia projektin käyttötietojen perusteella. Ostajat voivat toimittaa putkipiirustukset, toimintaparametrit ja tarvittavat määrät tekniseen tarkasteluun.

    Katso muut venttiilivaatimukset vierailemallatakaiskuventtiilien aluetai tutkia laajempaateollisuusventtiilien tuotevalikoima.

    Tekniset kysymykset

    Usein kysytyt kysymykset

    Kuinka tämä Non Slam Water Hammer Elimination Butterfly Buffer -takaiskuventtiili suojaa nivelten itkua vastaan?

    Eliminoimalla äkilliset dynaamiset painepiikit, se pitää putkiston sisäiset paineet hyvin normaaleissa toimintakynnyksissä, mikä estää laippatiivisteitä löystymästä tai puhaltamasta ulos.

    Voiko asiakas pyytää kolmannen osapuolen tarkastusta (esim. SGS, TÜV, BV) ennen tehdaslähetystä?

    Kyllä, Dafugui toivottaa rutiininomaisesti tervetulleeksi kolmannen osapuolen tarkastajat tarkastelemaan valmistusasiakirjoja, todistamaan hydrostaattisia painetestejä ja varmistamaan pakkauksen vaatimustenmukaisuuden.

    Mitä vaihtoehtoja on, jos räätälöity venttiilikoko vaatii ei-standardista laippaporausta?

    CNC-sorvauspajamme voi koneistaa epästandardeja laippapulttireikien asetteluja tilauksen yhteydessä toimitettujen mukautettujen suunnittelupiirustusten mukaisesti.

    Projektikyselyt

    Keskustele Butterfly-puskurin takaiskuventtiilin vaatimuksista Dafuguin kanssa

    Anna projektikyselyitä varten vaadittu venttiilin halkaisija, käyttöolosuhteet, asennustiedot, materiaalivaatimukset ja arvioitu määrä. Dafugui voi tarkastella toimitettuja tietoja ja keskustella sopivasta venttiilikokoonpanosta.
