Mitä maapalloventtiilit ovat ja miksi ne ovat kriittisiä virtauksensäätöjärjestelmissä?

Artikkelin tiivistelmä: Lorause venttiilitovat yksi laajimmin käytetyistä teollisista venttiileistä tarkkaan virtauksen säätelyyn. Tässä perusteellisessa oppaassa tutkimme, mitä palloventtiilit ovat, miten ne toimivat, niiden rakennesuunnittelua, etuja, sovelluksia, valintakriteerejä ja miksi ne ovat edelleen kriittisiä nykyaikaisissa virtauksensäätöjärjestelmissä.

Sisällysluettelo

• 1. Mitä maapalloventtiilit ovat?
• 2. Kuinka maapalloventtiilit toimivat?
• 3. Maapalloventtiilien rakennesuunnittelu
• 4. Yleisimmät palloventtiilityypit
• 5. Maapalloventtiilien tärkeimmät edut
• 6. Maapalloventtiilit vs. muut teollisuusventtiilit
• 7. Maapalloventtiilien teolliset sovellukset
• 8. Maapalloventtiileissä käytetyt materiaalit
• 9. Oikean palloventtiilin valitseminen
• 10. Huolto ja käyttöikä
• 11. Miksi valita Dafugui Globe -venttiilit?
• 12. Usein kysytyt kysymykset

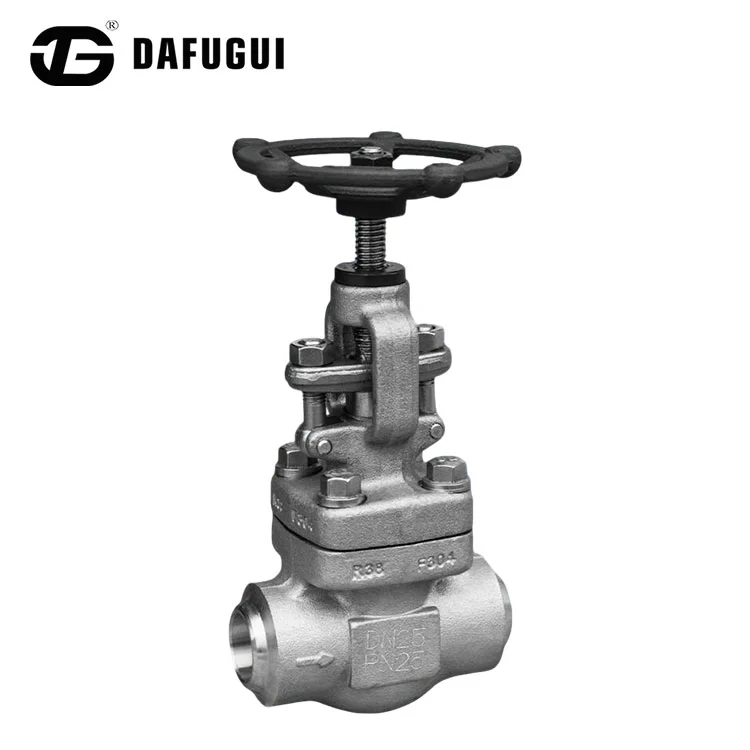

1. Mitä maapalloventtiilit ovat?

Maapalloventtiilit ovat lineaarisia liikeventtiilejä, jotka on suunniteltu ensisijaisesti säätämään, kuristamaan ja ohjaamaan nestevirtausta putkistoissa. Toisin kuin on-off-venttiilit, palloventtiilit ovat erinomaisia ​​tarkassa virtauksen säädössä, joten ne ovat välttämättömiä komponentteja monimutkaisissa teollisuusjärjestelmissä.

Nimi "palloventtiili" tulee alkuperäisestä pallomaisesta rungon muodosta, vaikka nykyaikaiset palloventtiilit voivat esiintyä eri kokoonpanoissa. Alan standardien mukaan palloventtiilit määritellään niiden sisäisellä ohjauslevyrakenteella ja liikkuvalla levyllä, joka ohjaa virtausta kiinteän rengasistukan läpi.

Teollisissa virtauksensäätöjärjestelmissä palloventtiilit määritetään usein, kun virtauksen tarkkuus, paineensäätö ja toiminnan vakaus ovat tärkeämpiä kuin minimaalinen painehäviö.

2. Kuinka maapalloventtiilit toimivat?

Maapalloventtiilien toimintaperiaate perustuu lineaariseen liikkeeseen. Kun käsipyörä tai toimilaite pyörii, varsi siirtää kiekkoa ylös tai alas säätäen levyn ja istuimen välistä etäisyyttä.

• Kun levyä nostetaan: nestevirtaus lisääntyy
• Kun levy on laskettu alas: virtaus on rajoitettu tai pysähtynyt

Tämän rakenteen ansiosta palloventtiilit tarjoavat erinomaisen kuristussuorituskyvyn pallo- tai luistiventtiileihin verrattuna. Yksityiskohtaisen teknisen viittauksen saamiseksi voit tutustua tähänmaapalloventtiilin tuotekatsaus.

3. Maapalloventtiilien rakennesuunnittelu

Vakiopalloventtiili koostuu useista kriittisistä osista:

• Runko:Tarjoaa pääpainerajan
• Konepelti:Peittää aukon ja tukee vartta
• Varsi:Siirtää liikkeen toimilaitteesta
• Levy:Säätelee virtausta liikuttamalla istuinta kohti tai poispäin siitä
• Istuin:Tarjoaa tiivistyspinnan

Sisäinen virtausreitti muuttaa suuntaa kahdesti, mikä edistää paineen alenemista, mutta parantaa ohjauksen tarkkuutta.

4. Yleisimmät palloventtiilityypit

5. Maapalloventtiilien tärkeimmät edut

Maapalloventtiilit ovat edelleen kriittisiä virtauksensäätöjärjestelmissä useiden erillisten etujen vuoksi:

• Erinomainen kuristus ja virtauksen säätö
• Luotettava sammutuskyky
• Helppo huoltaa ja istuimen vaihto
• Soveltuu toistuvaan käyttöön

Nämä edut tekevät palloventtiileistä välttämättömiä järjestelmissä, joissa tarkkuus ja kestävyys ovat tärkeitä.

6. Maapalloventtiilit vs. muut teollisuusventtiilit

7. Maapalloventtiilien teolliset sovellukset

Maapalloventtiilejä käytetään laajalti seuraavilla aloilla:

• Öljyn ja kaasun käsittely
• Sähköntuotantolaitokset
• Kemian ja petrokemian laitokset
• Vedenkäsittelyjärjestelmät
• Meri- ja offshore-tekniikka

Niiden kyky ylläpitää vakaa virtaus vaihtelevissa paineolosuhteissa tekee palloventtiileistä erityisen arvokkaita kriittisissä säätösilmukoissa.

8. Maapalloventtiileissä käytetyt materiaalit

Materiaalin valinta vaikuttaa suoraan palloventtiilien suorituskykyyn ja käyttöikään:

• Hiiliteräs yleiseen teolliseen käyttöön
• Ruostumaton teräs korroosionkestävyyteen
• Seosteräs korkean lämpötilan sovelluksiin
• Pronssia matalapainejärjestelmiin

9. Oikean palloventtiilin valitseminen

Kun valitset palloventtiilejä, insinöörien tulee ottaa huomioon:

• Käyttöpaine ja lämpötila
• Nesteen ominaisuudet
• Vaadittu virtauskerroin (Cv)
• Lopeta yhteystyyppi

Oikea valinta takaa optimaalisen suorituskyvyn ja järjestelmän turvallisuuden.

10. Huolto ja käyttöikä

Yksi palloventtiilien suuri etu on huollon helppous. Istuimet ja levyt voidaan usein huoltaa irrottamatta venttiilin runkoa putkistosta, mikä vähentää seisokkeja.

Säännöllinen tarkastus ja oikea käyttö voivat pidentää merkittävästi käyttöikää.

11. Miksi valita Dafugui Globe -venttiilit?

Dafuguion rakentanut vahvan maineen valmistaessaan korkealaatuisia palloventtiilejä, jotka on suunniteltu täyttämään kansainväliset standardit. Tiukan laadunvalvonnan, edistyneen koneistuksen ja sovelluskohtaisen suunnittelun ansiosta Dafugui-palloventtiilit tarjoavat tasaisen suorituskyvyn vaativissa ympäristöissä.

Olipa kyseessä tavallinen teollisuuskäyttö tai räätälöityjä virtauksensäätöratkaisuja, Dafugui tarjoaa luotettavia venttiilituotteita, joihin ammattilaiset luottavat maailmanlaajuisesti.

12. Usein kysytyt kysymykset

Soveltuvatko palloventtiilit on-off-huoltoon?

Kyllä, palloventtiilejä voidaan käyttää on-off-huoltoon, vaikka ne on ensisijaisesti suunniteltu kuristukseen.

Aiheuttavatko palloventtiilit painehäviön?

Kyllä, sisäisen virtauspolunsa ansiosta palloventtiilit luovat suuremman painehäviön kuin suora läpivirtausventtiilit.

Kestävätkö palloventtiilit korkeita lämpötiloja?

Sopivilla materiaaleilla palloventtiilit toimivat luotettavasti korkeissa lämpötiloissa.

Kuinka kauan palloventtiilit yleensä kestävät?

Oikein huollettuna palloventtiilit voivat kestää vuosikymmeniä teollisuusjärjestelmissä.
