Oikean läppäventtiilin valitseminen teolliseen käyttöön

Butterfly venttiilitniillä on kriittinen rooli nykyaikaisissa teollisuuden nesteenohjausjärjestelmissä kompaktin rakenteensa, kustannustehokkuutensa ja toiminnallisen monipuolisuutensa ansiosta. Oikean läppäventtiilin valitseminen tiettyyn teolliseen sovellukseen on kuitenkin kaikkea muuta kuin yksinkertaista. Tämä kattava opas selittää kuinka läppäventtiilit toimivat, vertailee eri tyyppejä ja materiaaleja, hahmottaa tärkeimmät valintakriteerit ja tuo esiin yleisiä teollisia käyttötapauksia. Olitpa insinööri, hankintapäällikkö tai projektiurakoitsija, tämä artikkeli auttaa sinua tekemään tietoon perustuvia päätöksiä ja täytät suorituskyky-, turvallisuus- ja vaatimustenmukaisuusvaatimukset.

Sisällysluettelo

• 1. Mikä on perhonenventtiili?
• 2. Kuinka läppäventtiili toimii?
• 3. Läppäventtiilien päätyypit
• 4. Läppäventtiileissä käytetyt keskeiset materiaalit
• 5. Paine-, lämpötila- ja materiaalinäkökohdat
• 6. Läppäventtiilit vs. muut venttiilityypit
• 7. Yleiset teolliset sovellukset
• 8. Luotettavan läppäventtiilin valmistajan valitseminen
• 9. Asennuksen ja ylläpidon parhaat käytännöt
• 10. Usein kysytyt kysymykset (FAQ)

1. Mikä on perhonenventtiili?

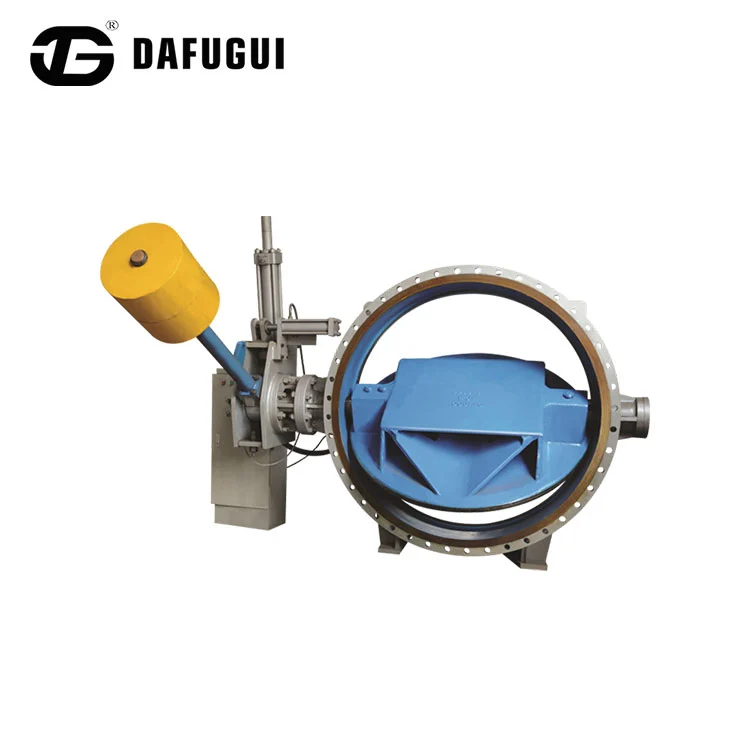

Läppäventtiili on neljänneskierros pyörivä venttiili, jota käytetään säätelemään tai eristämään nestevirtausta putkilinjassa. Venttiili koostuu pyöreästä kiekosta, joka on asennettu pyörivälle akselille. Kun kiekko on suunnattu yhdensuuntaisesti virtauksen kanssa, venttiili on täysin auki; 90 astetta käännettynä se sulkeutuu ja estää virtauksen.

Kevyen rakenteensa ja kompaktin asennusjalanjäljensä ansiosta läppäventtiilejä käytetään laajalti vedenkäsittelyssä, LVI-järjestelmissä, kemiallisessa käsittelyssä, palosuojauksessa ja teollisuusputkistoissa.

Perinteisiin luistiventtiileihin verrattuna läppäventtiilit vaativat vähemmän tilaa, toimivat nopeammin ja tarjoavat pienemmät kokonaisomistuskustannukset.

2. Kuinka läppäventtiili toimii?

Läppäventtiilin toimintaperiaate on yksinkertainen:

• Levy pyörii keski- tai offset-akselin ympäri
• Neljänneskierros mahdollistaa nopean avaamisen ja sulkemisen
• Virtausnopeutta voidaan säätää osittaisella levykierrolla

Läppäventtiilejä voidaan käyttää manuaalisesti (vipu tai vaihteisto), pneumaattisesti, sähköisesti tai hydraulisesti, joten ne sopivat sekä automatisoituihin että manuaalisiin järjestelmiin.

Kehittyneet mallit, kuten kaksinkertaiset ja kolminkertaiset läppäventtiilit, minimoivat istuimen kulumisen ja parantavat tiivistyskykyä korkeassa paineessa ja korkeassa lämpötilassa.

3. Läppäventtiilien päätyypit

Oikean läppäventtiilityypin valinta on välttämätöntä luotettavan suorituskyvyn varmistamiseksi ja ylläpitokustannusten minimoimiseksi.

4. Läppäventtiileissä käytetyt keskeiset materiaalit

Materiaalivalinta vaikuttaa suoraan korroosionkestävyyteen, kestävyyteen ja käyttöturvallisuuteen.

• Runko:Valurauta, pallografiittivalurauta, hiiliteräs, ruostumaton teräs
• Levy:Ruostumaton teräs, alumiinipronssi, nylonpinnoitettu rauta
• Istuin:EPDM, NBR, PTFE, metalli istuin
• Akseli:Ruostumaton teräs

Syövyttäville tai kemiallisille aineille suositaan PTFE-vuorattuja tai ruostumattomasta teräksestä valmistettuja läppäventtiilejä. Juomavesijärjestelmissä käytetään yleisesti EPDM-istuimia.

Valmistajat pitävätDafuguiläppäventtiilit tarjoavat useita materiaaliyhdistelmiä alan erilaisten vaatimusten täyttämiseksi.

5. Paine-, lämpötila- ja materiaalinäkökohdat

Ennen läppäventtiilin valintaa insinöörien on arvioitava:

• Suurin käyttöpaine (PN10, PN16, ANSI-luokka)
• Käyttölämpötila-alue
• Välineiden tyyppi (vesi, kaasu, öljy, kemikaalit)

Korkean lämpötilan höyrylle tai aggressiivisille kemikaaleille suositellaan kolminkertaisia ​​läppäventtiilejä, joissa on metalliset istukat. Matalapaineisissa vesijärjestelmissä joustavat läppäventtiilit tarjoavat erinomaisen tiivistyksen ja kustannustehokkuuden.

6. Läppäventtiilit vs. muut venttiilityypit

Läppäventtiilit ovat usein suositeltu valinta halkaisijaltaan suuriin putkiin niiden pienemmän painon ja alhaisempien asennuskustannusten vuoksi.

7. Yleiset teolliset sovellukset

• Vesihuolto ja jätevedenkäsittely
• Palontorjuntajärjestelmät
• LVI- ja rakennuspalvelut
• Kemialliset ja petrokemian tehtaat
• Sähköntuotantolaitokset

Kuntaprojekteissa läppäventtiilejä käytetään laajalti virtauksen eristämiseen ja säätelyyn niiden luotettavuuden ja automatisoinnin helppouden vuoksi.

8. Luotettavan läppäventtiilin valmistajan valitseminen

Kun valitset läppäventtiilin toimittajaa, ota huomioon seuraavat seikat:

• Valmistuskokemus ja sertifioinnit (ISO, CE, WRAS)
• Oma tuotekehitys ja laadunvalvonta
• Räätälöintimahdollisuudet
• Globaalit projektireferenssit

Dafugui on tunnustettu korkealaatuisten läppäventtiilien toimittamisesta, jotka täyttävät kansainväliset standardit ja tukevat pitkäaikaista teollista suorituskykyä.

9. Asennuksen ja ylläpidon parhaat käytännöt

Oikea asennus varmistaa optimaalisen venttiilin suorituskyvyn:

• Varmista oikea kohdistus putkilinjan laippojen kanssa
• Vältä pulttien liiallista kiristämistä
• Tarkasta tiivisteet ja toimilaitteet säännöllisesti

Säännöllinen huolto pidentää merkittävästi käyttöikää ja estää odottamattomia seisokkeja.

10. Usein kysytyt kysymykset (FAQ)

Q1: Soveltuvatko läppäventtiilit korkeapainejärjestelmiin?

Kyllä, erityisesti kaksinkertaiset ja kolminkertaiset läppäventtiilit, jotka on suunniteltu korkeapainesovelluksiin.

Q2: Voidaanko läppäventtiilejä käyttää kuristukseen?

Kyllä, läppäventtiilejä käytetään yleisesti virtauksen säätelyyn, vaikka oikea mitoitus on välttämätöntä.

Q3: Kuinka kauan läppäventtiilit kestävät?

Oikealla materiaalivalinnalla ja huollolla teollisuusläppäventtiilit voivat kestää yli 15–20 vuotta.

Q4: Ovatko läppäventtiilit helppo automatisoida?

Kyllä, läppäventtiilit ovat erittäin yhteensopivia sähköisten ja pneumaattisten toimilaitteiden kanssa.

Johtopäätös

Oikean läppäventtiilin valinta edellyttää perusteellista ymmärrystä käyttöolosuhteista, venttiilin suunnittelusta, materiaaleista ja valmistajan ominaisuuksista. Arvioimalla paineen, lämpötilan, välineiden yhteensopivuuden ja käyttövaatimukset insinöörit ja ostajat voivat varmistaa luotettavan, tehokkaan ja turvallisen nesteenhallinnan.

Jos etsit korkean suorituskyvyn läppäventtiilejä, joita tukee ammattimainen suunnittelutuki, Dafugui tarjoaa kokonaisvaltaisia ​​ratkaisuja, jotka on räätälöity projektisi tarpeisiin.Ota yhteyttätänään keskustellaksesi vaatimuksistasi ja saadaksesi asiantuntija-apua seuraavaa teollista sovellustasi varten.
